Как точная резка сохраняет металлургическую структурную целостность

Точность против прецизионности: почему различие имеет значение при разрезании

При подготовке металлургических проб точность и прецизионность часто используются так, как будто они означают одно и то же, хотя они описывают два разных качества реза. Точность означает, насколько близко сечение соответствует намеченной интересующей плоскости относительно опорного элемента, такого как осевая линия сварного шва или граница покрытия. Точность означает, насколько воспроизводим результат на десятках или сотнях образцов, обработанных на одной и той же установке. Лаборатория может быть точной, но не быть точной, постоянно резать каждый раз под неправильным углом, и она может быть точной на одном образце, но при этом не иметь повторяемости, необходимой для статистического контроля процесса.

Это различие становится критически важным в тот момент, когда разрез используется для оценки характеристик материала. Секция, которая отклоняется даже на долю миллиметра от намеченной плоскости, может искажать структуру зерна, плотность включений или размеры глубины корпуса. Лаборатории, которые рассматривают точность и точность как единую цель, обычно строят свой рабочий процесс резки вокруг крепления, выбора лезвия и контроля подачи, а не только вокруг движения резки. Оставшаяся часть этой статьи посвящена механическим и процедурным вариантам, которые сохраняют оба качества нетронутыми, одновременно защищая микроструктуру от искусственных повреждений, возникающих во время резки.

Это также помогает разделить эти два качества при устранении неполадок в неудачной партии. Если измерения постоянно отклоняются в одном и том же направлении, проблема обычно заключается в точности, часто связанной с неправильно установленной опорной кромкой или приспособлением, которое никогда не проверялось по чертежу детали. Если измерения непредсказуемо разбросаны от одного образца к другому, проблема обычно заключается в точности, и это обычно указывает на механическую ослабленность, непостоянное давление зажима или на то, что оператор выполняет небольшие ручные регулировки между разрезами. Диагностика того, к какой категории относится дефект, до изменения настроек оборудования существенно экономит время, поскольку корректирующие действия для каждого из них различны.

Почему во время резки нарушается структурная целостность

Каждый абразивный рез вызывает некоторые нарушения материала непосредственно под плоскостью разреза. Вопрос не в том, происходит ли нарушение, а в том, насколько далеко оно распространяется и достигает ли области, которую металлург действительно намеревается исследовать. Три механизма объясняют большую часть повреждений, наблюдаемых при плохо контролируемом разрезе: фрикционный нагрев, механическая деформация от силы резания и микроразрушение, вызванное вибрацией.

Фрикционный нагрев повышает локальную температуру настолько, что может изменить отпуск, вызвать фазовое превращение в термочувствительных сплавах или создать видимую линию горения на кромке реза.
Механическая деформация размывает поверхностные зерна, скругляет края и может маскировать истинную границу между покрытием и подложкой.
Вибрация от несбалансированного колеса или слабо зажатого образца приводит к появлению следов вибрации, которые позже под микроскопом проявляются как ложные признаки.

Поскольку эти эффекты кумулятивны, небольшая неэффективность усугубляется. Круг, который слишком агрессивен для заданной твердости, в сочетании с недостаточным потоком охлаждающей жидкости не только замедляет резку; он активно переписывает микроструктуру, которую пытается наблюдать аналитик. Признание этого на ранних стадиях рабочего процесса отличает раздел, подтверждающий правильность вывода, от раздела, который незаметно вносит ошибку в отчет.

Практическая проблема заключается в том, что повреждения от резки не всегда видны без дополнительной подготовки. Линия обжига, скрытая под поверхностью, может пережить грубое шлифование и появиться только после тонкой полировки, на этом этапе подготовка образца уже заняла значительное время. По этой причине многие лаборатории рассматривают параметры резки как часть контроля качества, а не как отдельный предварительный этап, проверяя износ круга, состояние охлаждающей жидкости и настройки подачи по фиксированному графику, а не только после обнаружения дефекта на выходе.

Основные компоненты надежности металлографическое режущее оборудование

Современный металлографическое режущее оборудование построен вокруг четырех подсистем, которые должны работать вместе, а не изолированно: узел привода и шпинделя, система подачи СОЖ, платформа крепления и механизм управления подачей. Слабость любой подсистемы проявляется в готовом разделе как повреждение, даже если остальные три работают хорошо.

Подсистема	Основная роль	Типичный режим отказа, если не указано иное
Шпиндель и привод	Поддерживает постоянную скорость вращения под нагрузкой	Снижение скорости во время резки твердых материалов, что приводит к неравномерному нагреву.
Подача охлаждающей жидкости	Удаляет тепло и абразивный мусор из пропила.	Локализованное горение, нагрузка на лезвия, переотложившиеся обломки.
Крепежная платформа	Удерживает образец в фиксированном, повторяемом положении	Угловой дрейф, частичный сдвиг, неравномерная плоскость сечения
Контроль подачи	Регулирует скорость проникновения лезвия в материал.	Превышение силы, деформация кромок, остекление колес.

Лаборатории, оценивающие новую станцию резки, часто фокусируются только на мощности шпинделя, что является разумной отправной точкой, но неполной картиной. Мощный шпиндель в сочетании со слабой крепежной платформой просто будет передавать больше вибрации образцу, а не меньше. Наиболее устойчивые результаты достигаются при рассмотрении четырех подсистем как согласованного набора, а не при обновлении по одной.

Удобство обслуживания – еще один фактор, который легко упустить из виду при первоначальном выборе оборудования, но который становится важным с годами ежедневного использования. Защитные кожухи лезвий, фильтры охлаждающей жидкости и приводные ремни изнашиваются с разной скоростью, а оборудование с доступными точками обслуживания сокращает время простоя, связанное с плановым техническим обслуживанием. Лаборатории, работающие в несколько смен, часто обнаруживают, что простота обслуживания оказывает большее влияние на общую производительность, чем постепенное увеличение максимальной скорости резки, просто потому, что незапланированные простои влияют на каждый образец в очереди, а не только на тот, который разрезается.

Precision metallographic cutting machine in a laboratory setting

Как прецизионные металлографические режущие станки Контролируйте нагрев и деформацию

Определяющая черта прецизионные металлографические режущие станки Это не исходная скорость резания, а способность удерживать скорость, скорость подачи и подачу СОЖ в узком, повторяемом диапазоне независимо от твердости материала. Это важно, потому что выделение тепла во время абразивной резки увеличивается из-за взаимодействия между скоростью круга, силой, направленной вниз, и временем контакта, а выход любой отдельной переменной за пределы диапазона смещает баланс в сторону большего нагрева и большей деформации.

Три конструктивные особенности отличают машины, которые удерживают этот баланс, от тех, которые этого не делают:

Регулирование скорости с обратной связью, которое компенсирует изменения нагрузки, когда лезвие встречается с более твердыми или более мягкими участками композитного или многослойного образца.
Программируемые профили подачи, которые автоматически замедляют подход вблизи выхода из разреза, где наиболее часто возникают повреждения при прорыве.
Подача охлаждающей жидкости через поток или через колесо, которая поддерживает температуру зоны резания ниже температуры, при которой начинаются микроструктурные изменения.

Для лабораторий, работающих на одной неделе со смесью мягких цветных сплавов и закаленных инструментальных сталей, эта стабильность имеет большее значение, чем максимальная скорость. Машина, которая режет быстро, но хорошо работает только в узком диапазоне твердости, вынуждает операторов компенсировать это вручную, что вновь вводит изменчивость, которую оборудование должно было устранить.

Химический состав охлаждающей жидкости заслуживает внимания наряду с механическими особенностями самой машины. Охлаждающая жидкость, которая хорошо смазывает, но медленно стекает из пропила, может задерживать тепло, а не отводить его, а жидкость, которая течет свободно, но не имеет достаточных смазывающих свойств, увеличивает трение на поверхности колеса. Согласование концентрации охлаждающей жидкости и давления подачи с типом используемого колеса, а также повторная проверка этого соответствия при каждой замене колеса закрывает пробел, который часто остается следствием неофициальной привычки, а не документированной настройки.

Выбор аксессуары для металлографической резки для последовательного крепления

Даже хорошо спроектированная машина работает неэффективно, если поддерживающая аксессуары для металлографической резки не соответствуют геометрии образца. На фиксацию приходится большая доля предотвратимых дефектов сечения, поскольку любое движение детали во время резки приводит непосредственно к неточной или неповторяемой плоскости.

Зажимы тисков с широкой губкой распределяют усилие зажима по большей площади контакта, что снижает риск локального раздавливания более мягких сплавов, при этом надежно удерживая детали неправильной или наклонной формы. Угловые приспособления и держатели V-образных блоков расширяют этот контроль при использовании образцов цилиндрической или необычной формы, которые в противном случае потребовали бы импровизированного зажима. Аксессуары для выбора кругов, в том числе различные варианты твердости связующего материала и абразивного зерна, позволяют адаптировать одну машину к гораздо более широкому диапазону твердости материала без изменения базового оборудования.

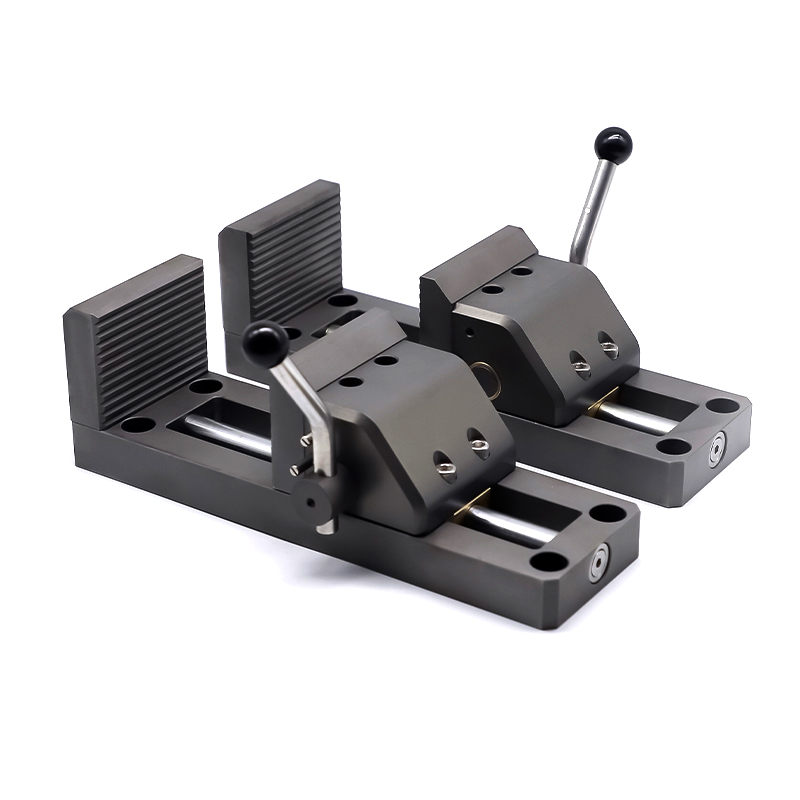

Large vise-style fixture accessory for metallographic sectioning

Практическое правило, которому следуют многие лаборатории, заключается в том, чтобы рассматривать установку крепления как решение для каждого образца, а не как однократную установку. Проверка посадки приспособления перед каждой новой геометрией детали занимает несколько дополнительных минут, но последовательно снижает количество повторных резов, вызванных смещением во время зажима.

Сравнение типов абразивных кругов по ключевым параметрам производительности

Выбор абразивного круга — одно из немногих решений в рабочем процессе резки, которое одновременно влияет на выделение тепла, качество кромки и стоимость. В приведенной ниже таблице сравниваются четыре распространенные категории колес по пяти параметрам производительности в относительной шкале, основанной на типичном лабораторном опыте, а не на спецификации одного поставщика.

Круги с алмазной связкой обычно имеют преимущество в износостойкости и качестве кромки, что подходит для закаленных сплавов и керамики, где в противном случае повторная правка замедлила бы производительность. Круги из оксида алюминия остаются практичным выбором для обработки мягких сталей и повседневного производственного раскроя, где экономическая эффективность важнее максимальной остроты кромки. Круги из карбида кремния и CBN занимают промежуточное положение, причем каждое из них отдает предпочтение определенным семействам материалов, а не универсальному использованию.

Твердость связки колес влияет на те же компромиссы, которые показаны на диаграмме выше. Более твердая связка дольше удерживает абразивные зерна, что продлевает срок службы круга, но может привести к засаливанию, если разрезаемый материал слишком мягок для этого сорта связки, поскольку матовые зерна остаются на месте, а не высвобождаются, обнажая свежие режущие кромки. Более мягкая связка легче отделяет зерна, сохраняя острую режущую поверхность при работе с более мягкими материалами за счет более быстрого износа круга. Лаборатории, которые держат под рукой небольшой запас марок связующих, а не стандартизируют один круг для каждой работы, обычно обнаруживают меньше дефектов, связанных с нагревом, при рабочей нагрузке со смешанными материалами.

Скорость резания в зависимости от зоны термического воздействия: понимание компромисса

Увеличение скорости резания сокращает время обработки, но также имеет тенденцию к увеличению глубины зоны термического влияния, если поток охлаждающей жидкости и скорость подачи не регулируются для компенсации. Зависимость не является линейной во всем диапазоне скоростей; В большинстве лабораторий наблюдается относительно равномерный отклик на более низких скоростях, за которым следует более резкое увеличение глубины термического воздействия при пересечении порогового значения, специфичного для материала.

Практический вывод заключается в том, что самая высокая доступная скорость редко является правильной настройкой для чувствительных сплавов. Лаборатории, составившие карту этой кривой для своих наиболее распространенных материалов, могут определить рабочую скорость чуть ниже точки перегиба, что обеспечивает большую часть экономии времени без смещения зоны термического воздействия в исследуемую область.

Скорость подачи и деформация в зависимости от категории твердости материала

Скорость подачи влияет на твердость материала, и ее легко недооценить. Та же самая настройка подачи, которая обеспечивает чистый рез образца мягкой стали, может вызвать видимую деформацию поверхности более мягкого и пластичного сплава просто потому, что материал поддается, а не чисто срезается под действием той же силы.

Более мягкие и пластичные материалы обычно требуют более медленной подачи и меньшей силы зажима, чтобы избежать размазывания, в то время как более твердые сплавы допускают более быструю подачу, но требуют более пристального внимания к накоплению тепла. Корректировка корма по категории твердости вместо применения единой настройки по умолчанию для всех образцов — одно из наиболее экономически эффективных изменений, которые может сделать лаборатория.

Краткий обзор распространенных дефектов секционирования

Дефект	Вероятная причина	Типичное исправление
Выжженные линии на кромке среза	Превышение скорости или недостаточное количество охлаждающей жидкости	Снизьте скорость, проверьте расход охлаждающей жидкости.
Угловой снос по сечению	Ослабленное или несоответствующее крепление	Переключитесь на приспособление с более широкой губкой или приспособление под определенный угол.
Размазанные или закругленные края	Избыточная сила подачи на пластичный материал	Низкийer feed rate, reduce clamping pressure
Следы болтовни	Несбалансированное колесо или вибрация	Отрегулируйте или замените колесо, проверьте подшипники шпинделя.

Повторяемый рабочий процесс от выбора образца до готового сечения

Согласованность действий операторов и смен достигается за счет соблюдения одной и той же последовательности каждый раз, а не за счет индивидуального суждения на каждом этапе. Ниже представлена последовательность действий, которую лаборатории обычно используют для обеспечения сопоставимости результатов секционирования на протяжении всего производственного цикла.

Регистрация результатов каждого разреза, включая состояние колеса и любое отклонение от целевой плоскости, замыкает цикл и дает лаборатории данные для выявления медленного отклонения результатов, прежде чем партия станет бракованной.

Когда работа идет хорошо, такой вид учета обычно кажется дополнительными накладными расходами, но его реальная ценность проявляется спустя несколько месяцев, когда клиент или внутренний аудитор спрашивает, почему конкретная партия разделов отличается от предыдущей. Наличие датированного журнала замены кругов, заправки охлаждающей жидкости и регулировки подачи превращает это расследование в быстрый поиск, а не в угадывание, и часто выявляет медленный, постепенный дрейф, который сам по себе не был бы отмечен ни одним разрезом.

Краткий контрольный список перед каждым сеансом резки

Сжатые графики производства заставляют пропустить этапы проверки, но короткая проверка перед запуском неизменно выявляет большинство предотвратимых дефектов до того, как материал будет потрачен впустую.

Убедитесь, что тип круга и зернистость соответствуют твердости материала текущей партии.
Перед началом первой смены проверьте поток и концентрацию охлаждающей жидкости.
Убедитесь, что приспособление подходит к реальной детали, а не предполагаете, что оно соответствует предыдущей партии.
Установите скорость подачи в соответствии с категорией материала, а не с одним значением по умолчанию.
Прежде чем приступить к полному запуску, осмотрите первую секцию при небольшом увеличении.

Часто задаваемые вопросы

Вопрос 1: В чем разница между точностью и точностью резки?

Точность описывает, насколько точно разрез соответствует намеченной плоскости относительно эталонного элемента, а точность описывает, насколько повторяется этот результат для многих образцов на одной и той же установке.

В2: Почему скорость резки влияет на зону термического влияния?

Более высокая скорость увеличивает скорость фрикционного контакта между кругом и материалом, а за пределы порога, специфичного для материала, это повышает локальную температуру настолько, что может изменить микроструктуру возле кромки реза.

Вопрос 3: Как часто следует проверять крепления?

Крепление следует проверять при каждом изменении геометрии детали, поскольку приспособление, которое работало для одной формы, может допустить смещение или смещение на образце другого размера или под углом.

Вопрос 4: Всегда ли более высокая скорость подачи приводит к большему повреждению?

Не всегда. Эффект во многом зависит от твердости материала: более мягкие и пластичные сплавы демонстрируют деформацию при скоростях подачи, которые без проблем переносят закаленные материалы.

Вопрос 5: Каков самый простой способ уменьшить следы вибрации?

Проверка балансировки круга и состояния шпинделя перед запуском решает большинство проблем с вибрацией, поскольку вибрация обычно имеет механическое происхождение, а не проблема с охлаждающей жидкостью или подачей.
