Подготовка и анализ микроструктуры металлографических образцов цинкового шлака в гальванизирующем горшке- Trojan (Suzhou) material technology Co., Ltd.

Подготовка и анализ микроструктуры металлографических образцов цинкового шлака в гальванизирующем горшке

07-04-2025

Гальванизация относится к технологии обработки поверхности, которая откладывает слой цинка на поверхность металлов, сплавов или других материалов для достижения эстетических и анти-росков.

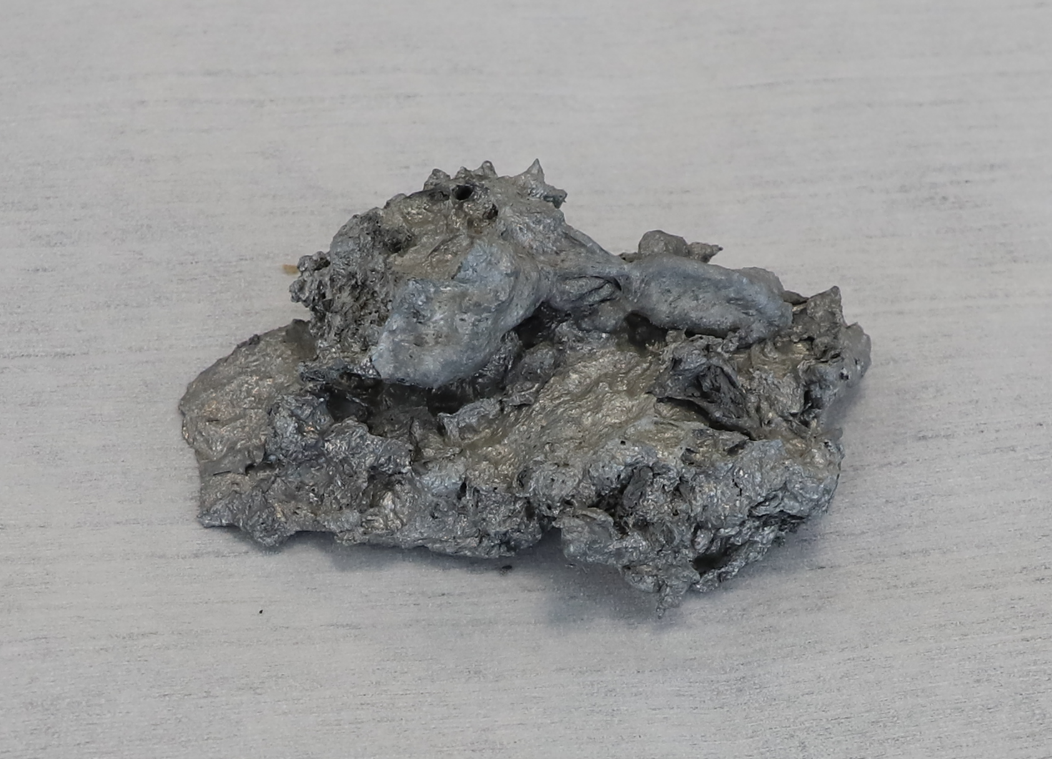

Основным принятым методом является горячее оцинкование. Гальванизированный слой обладает превосходной устойчивостью к атмосферной коррозии и может легко сформировать защитную пленку на поверхности при комнатной температуре. Таким образом, наибольшее применение цинка заключается в гальванизирующей промышленности, которая широко используется в автомобилях, строительстве, корабли и легкой промышленности и т. Д. Сверхтироженовый порошок цинка может использоваться в качестве ключевого сырья для богатых цинками покрытий и других высокопроизводительных антикоррозийных и экологически чистых покрытий, а также широко применяется в крупных стальных конструкциях, в корабли, в других промышленности. Теперь остаточный цинк -шлак (90% Zn, 7% Al, 2% мг, 0,5% Fe) от Galvanizing Pots подвергается металлографическому приготовлению образца:

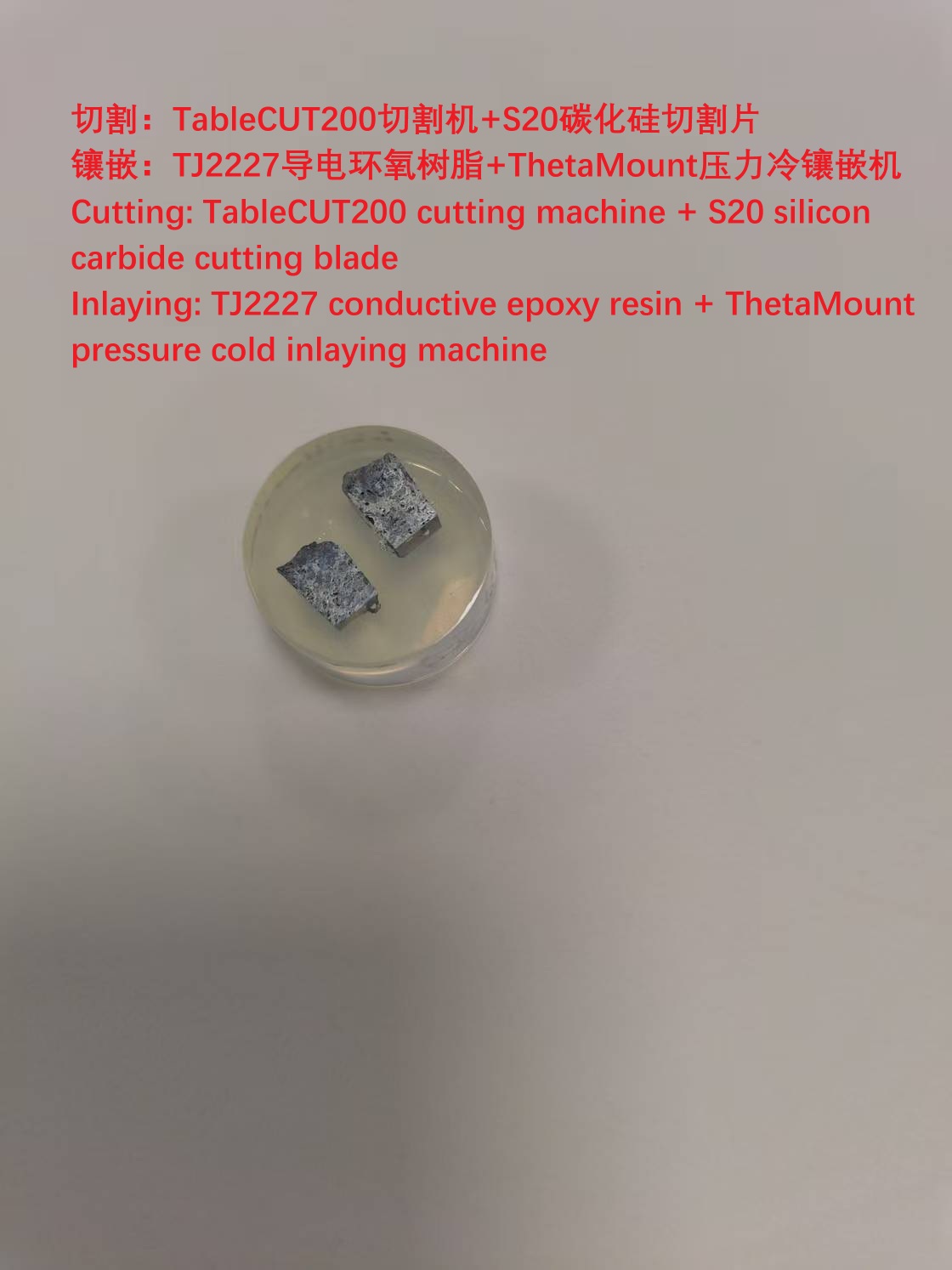

Во -первых, он вырезан с использованием режущей машины Tablecut200 и лезвии S20 кремния карбида карбида, а затем встраивается с использованием проводящей эпоксидной смолы TJ2227 и машины для холодного встраивания давления. Затем он обрабатывается в автоматической шлифовальной и полировкой машине Alpha610, следующим образом:

1. Плохол с карбинкой кремния карбида P800/P1200/P2000

2. Грубая полировка с помощью полировки SC, 3-микронная алмазная полировая жидкость

3. Окончательная полировка с помощью полирующей ткани 1-микрона-алюминия полировальной жидкости

Требительный агент представляет собой водный раствор соляной кислоты хлорида железа (разбавленный).

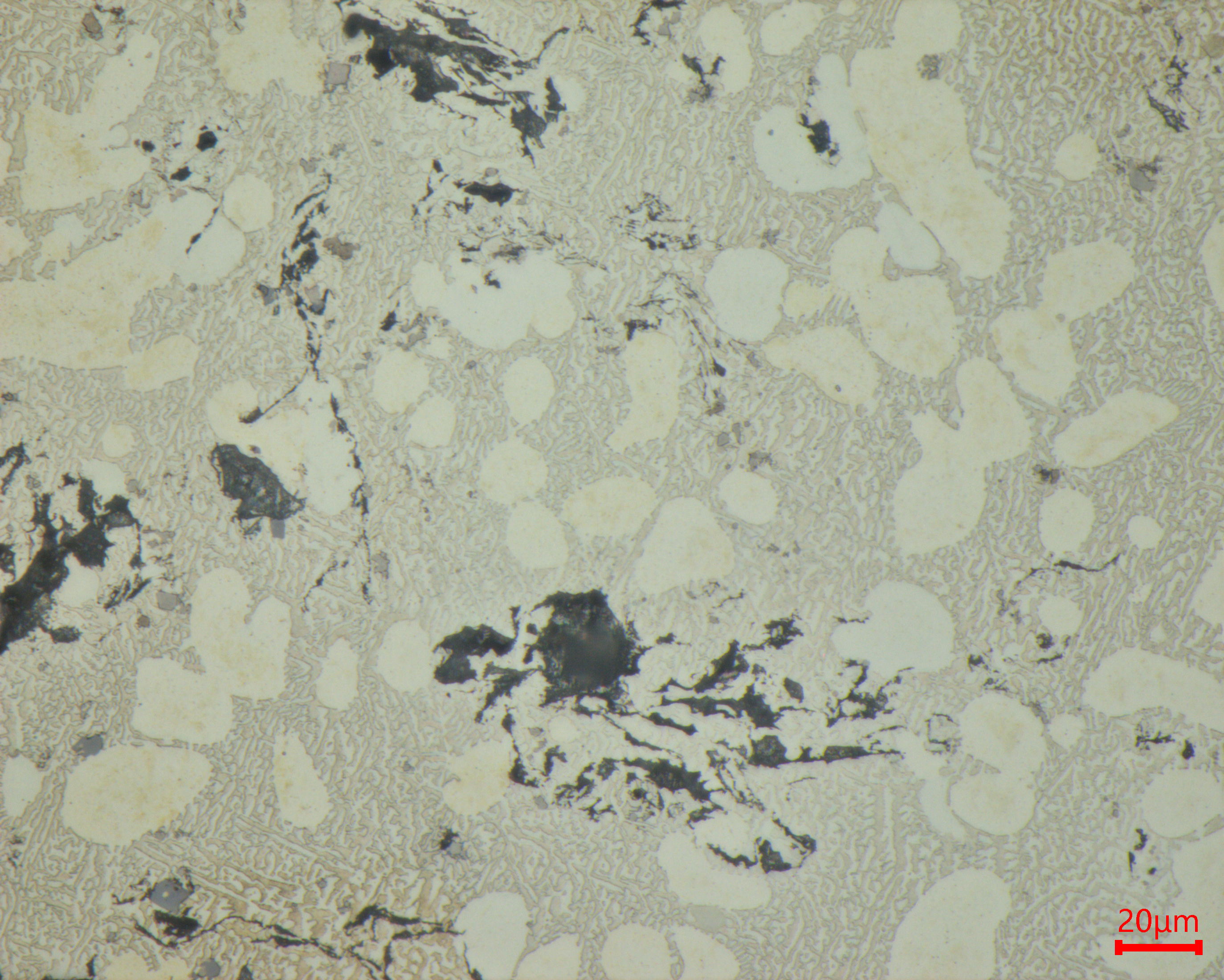

Наблюдение за металлографической структурой осуществляется с использованием металлографического микроскопа MN80. Металлографическая структура представляет собой белый большой или маленький островный дендритный дендритный Zn (Al) Eutectic Eutectic Smecture, серые маленькие блоки-это соединения Alfe, и есть черные свободные поры. Это указывает на то, что цинк -шлан не жестко связан из -за неровного нагрева.
