Схема подготовки микроструктуры алюминиевого сплава.- Trojan (Suzhou) material technology Co., Ltd.

Схема подготовки микроструктуры алюминиевого сплава.

06-06-2025

Алюминиевый сплав очень любим из -за его легкого веса и коррозионной стойкости. Применение технологии жесткой анодирования еще больше повышает твердость и износ алюминиевого сплава, и она широко используется в высококачественных областях, таких как аэрокосмическая и автомобильная производство. Однако, чтобы точно оценить качество и производительность жесткой анодирующей пленки, подготовка микроструктуры является незаменимым ключевым шагом.

Трудности подготовки: жесткая анодирующая пленка алюминиевого сплава имеет разные материальные характеристики от субстрата. Оксидная пленка твердая и хрупкая, в то время как субстрат алюминиевого сплава относительно мягкий. Эта «комбинация твердости и мягкости» создает значительные проблемы для подготовки микроструктуры. Во время процесса приготовления следует уделять внимание растрескиванию, очистке оксидной пленки, или деформации и размытия границы раздела между субстратом и оксидной пленкой, что может предотвратить точное наблюдение и анализ микроструктуры и повлиять на суждение качества продукта.

Ниже приведены шаги метода подготовки образца для вашей ссылки.

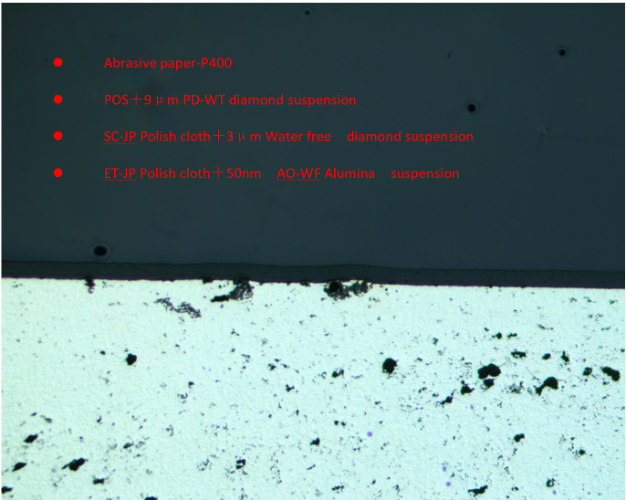

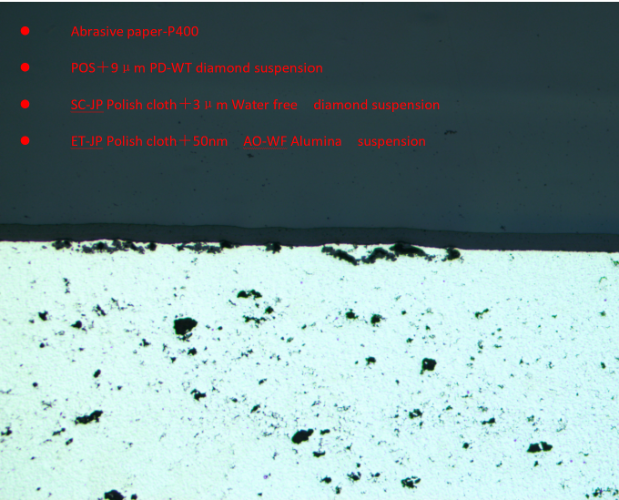

1. Тонкое шлифование с наждачной бумагой P400, пока образец не станет плоским

2. Поставьте тонкую шлифование с 9 мкм алмазной полировкой PD-WT

3. SC 3 мкм безводной полировки алмаза полировки жидкости

4. et ao-wf безводный алюминиевый оксид-полировка
