Раствор для подготовки покрытия на основе оксида меди (Cu₂O)- Trojan (Suzhou) material technology Co., Ltd.

Раствор для подготовки покрытия на основе оксида меди (Cu₂O)

08-04-2026

В качестве звездообразного покрытия в области катализа покрытие из оксида меди (Cu₂O) представляет собой типичный полупроводник p-типа с шириной запрещенной зоны примерно 2,2 эВ. Он может поглощать видимый свет, инициируя каталитические реакции, и широко используется при разложении органических загрязнителей, расщеплении воды для производства водорода и других приложениях. Его каталитическая активность напрямую зависит от микроструктуры и качества покрытия. Покрытия, полученные электрохимическим осаждением, химическим восстановлением и другими методами, могут плотно прилегать к подложке и обеспечивать достаточное количество активных центров для каталитических реакций.

Металлографический анализ является ключевым методом контроля качества покрытий из оксида меди каталитического качества. С помощью металлографического наблюдения мы можем точно измерить толщину покрытия, размер зерна и фазовый состав, а также обнаружить такие дефекты, как поры, трещины и включения оксида меди. Эти дефекты уменьшают активные центры и адгезию покрытия, что непосредственно приводит к снижению каталитической эффективности и нарушению расслаивания покрытия. Надежные металлографические испытания подтверждают рациональность процессов подготовки, оптимизируют микроструктуру покрытия и обеспечивают стабильную каталитическую эффективность исходного продукта. Это важный этап контроля качества при массовом производстве и нанесении покрытий Cu₂O каталитического качества.

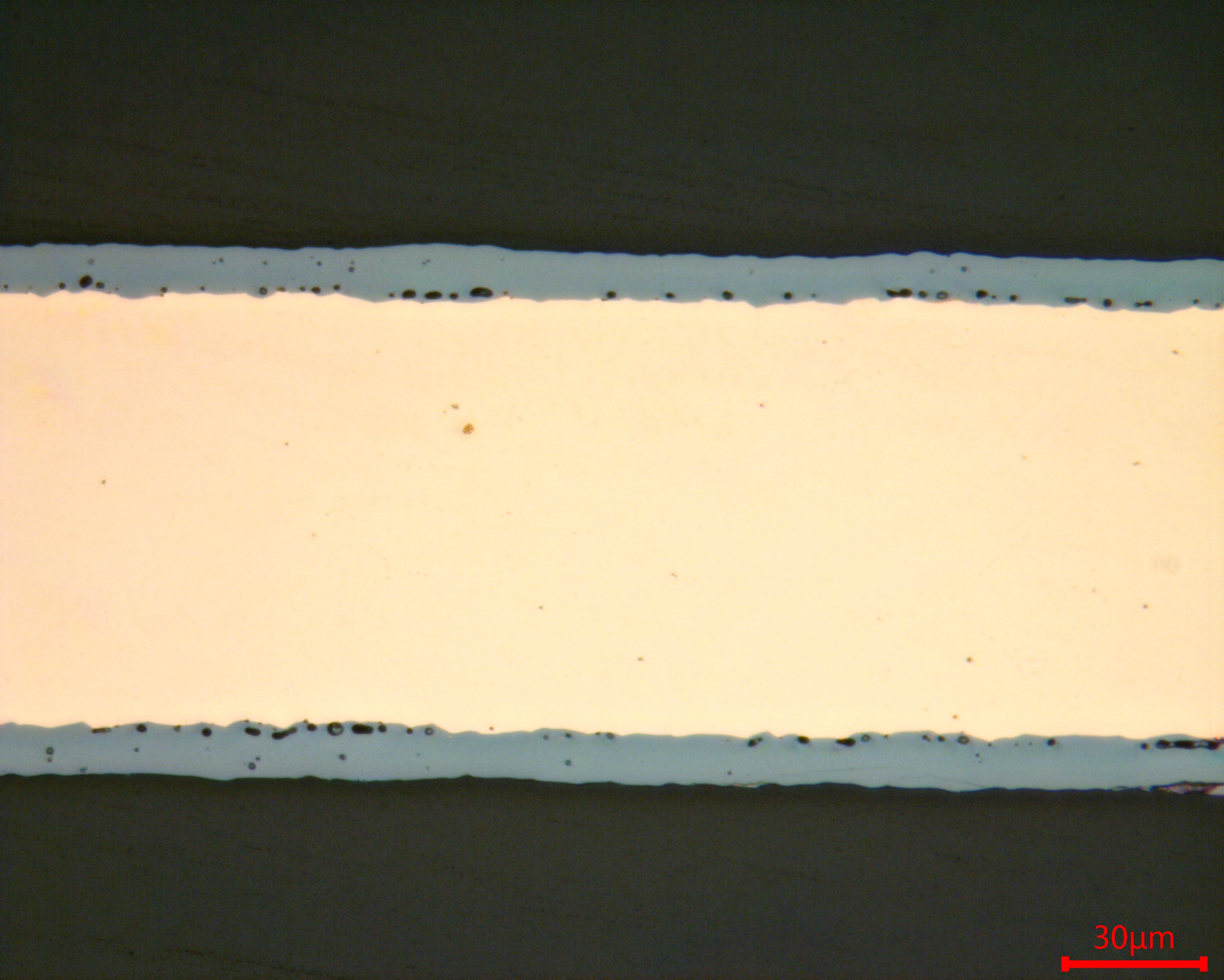

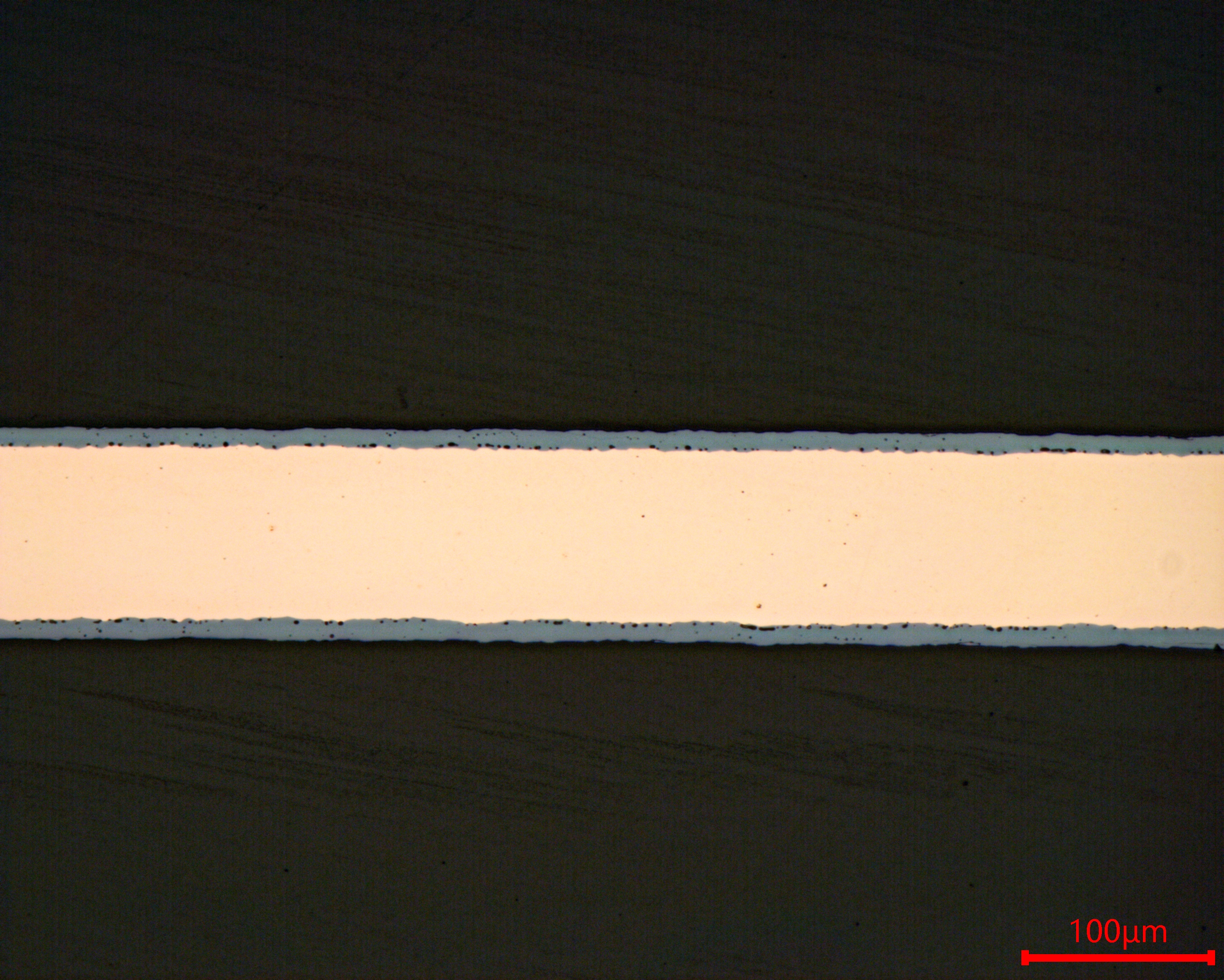

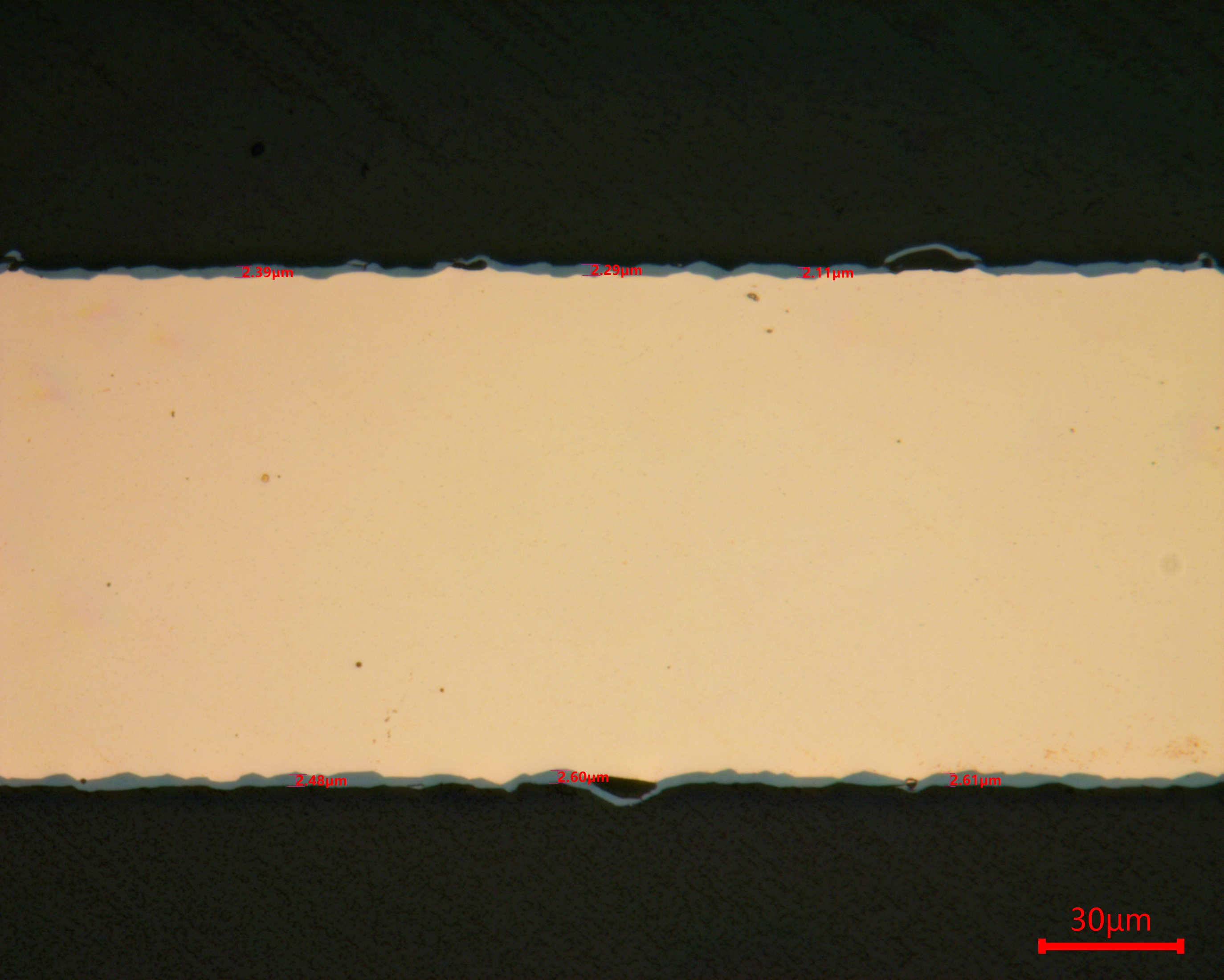

Подготовка металлографических проб Процедура нанесения покрытий Cu₂O

1️⃣ Отшлифовать диском металлографской наждачной бумаги Р400, чтобы убрать режущую деформацию и выровнять поверхность.

2️⃣ Выполните тонкую шлифовку металлографической наждачной бумагой Р800 и Р2000.

3️⃣ Грубая полировка: Ткань для полировки SC-JP Полировальная суспензия PD-WT 9 мкм.

4️⃣ Промежуточная полировка: полировальная ткань SC-JP 3 мкм, полировальная суспензия PD-WT.

5️⃣ Финальная полировка: Полировальная ткань ЗН-ЗП Полировальная суспензия АО-А439.

#МеталлографическоеОборудование #АвтоматическоеШлифованиеПолировка #Металлография #ТРОЯН #Тестирование Материалов
