Металлографическая подготовка образцов резисторов SMD

28-01-2026

Являясь основным пассивным компонентом в современной электронной промышленности, резисторы SMD (резисторы для устройств поверхностного монтажа) являются «невидимыми рабочими лошадками» и наиболее часто используются в электронном оборудовании. Благодаря конструкции, не содержащей свинца, они монтируются непосредственно на печатные платы с помощью технологии поверхностного монтажа (SMT). Изготовленные на основе керамической подложки из оксида алюминия в сочетании с металло-стеклянной глазурью или резисторными пленками из сплава, напыленными в вакууме, они производятся с помощью прецизионных процессов.

Ключевые преимущества этого компонента: компактный размер для упаковки высокой плотности, устойчивость к высоким температурам и влажности, низкий температурный коэффициент и точность до ±0,01%. Широко используемые в бытовой электронике, базовых станциях 5G, автомобильной электронике и других областях, они незаметно выполняют важные функции, такие как ограничение тока и разделение напряжения.

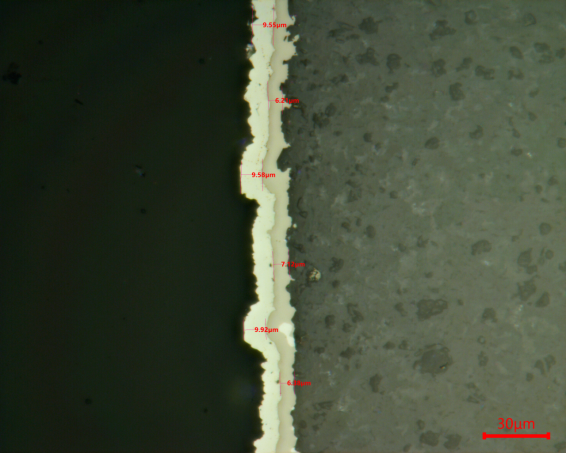

Структурная морфология и размерные характеристики гальванических слоев никеля и олова на обоих концах напрямую определяют долговременную эксплуатационную стабильность компонента. Чтобы наглядно показать микроструктуру поперечного сечения этих двух слоев, вот ссылка на процесс металлографической подготовки резисторов SMD:

1️⃣ Отшлифуйте до края заданной позиции с помощью алмазного шлифовального диска P400 на связке из смолы;

2️⃣ Тонкая шлифовка до заданной позиции шлифовальным диском POS 9 мкм с поликристаллическим алмазом PD-WT;

3. Грубая полировка полировальной тканью SC-JP с полировальной суспензией PD-WT толщиной 3 мкм;

4️⃣ Финальная полировка Полировальная ткань ЗН-ЗП SO-T439 Полирующий раствор, длина волны 50 нм.
