Микроструктурное исследование сплава магния AZ31, установленного на холоде, посредством точной полировки- Trojan (Suzhou) material technology Co., Ltd.

Микроструктурное исследование сплава магния AZ31, установленного на холоде, посредством точной полировки

20-05-2025

Аз31 магний сплав является типичным деформированным сплавом магния. При магнии в качестве матрицы он обеспечивает сплав с основной характеристикой низкой плотности, которая дает AZ31 магниевый сплав значительное преимущество в легких приложениях. Благодаря своей высокой пластичности, высокой теплопроводности и хорошей электромагнитной экранирующей свойства, он широко используется в структурных компонентах аэрокосмических, автомобильных деталей, электронных продуктов и других областей.

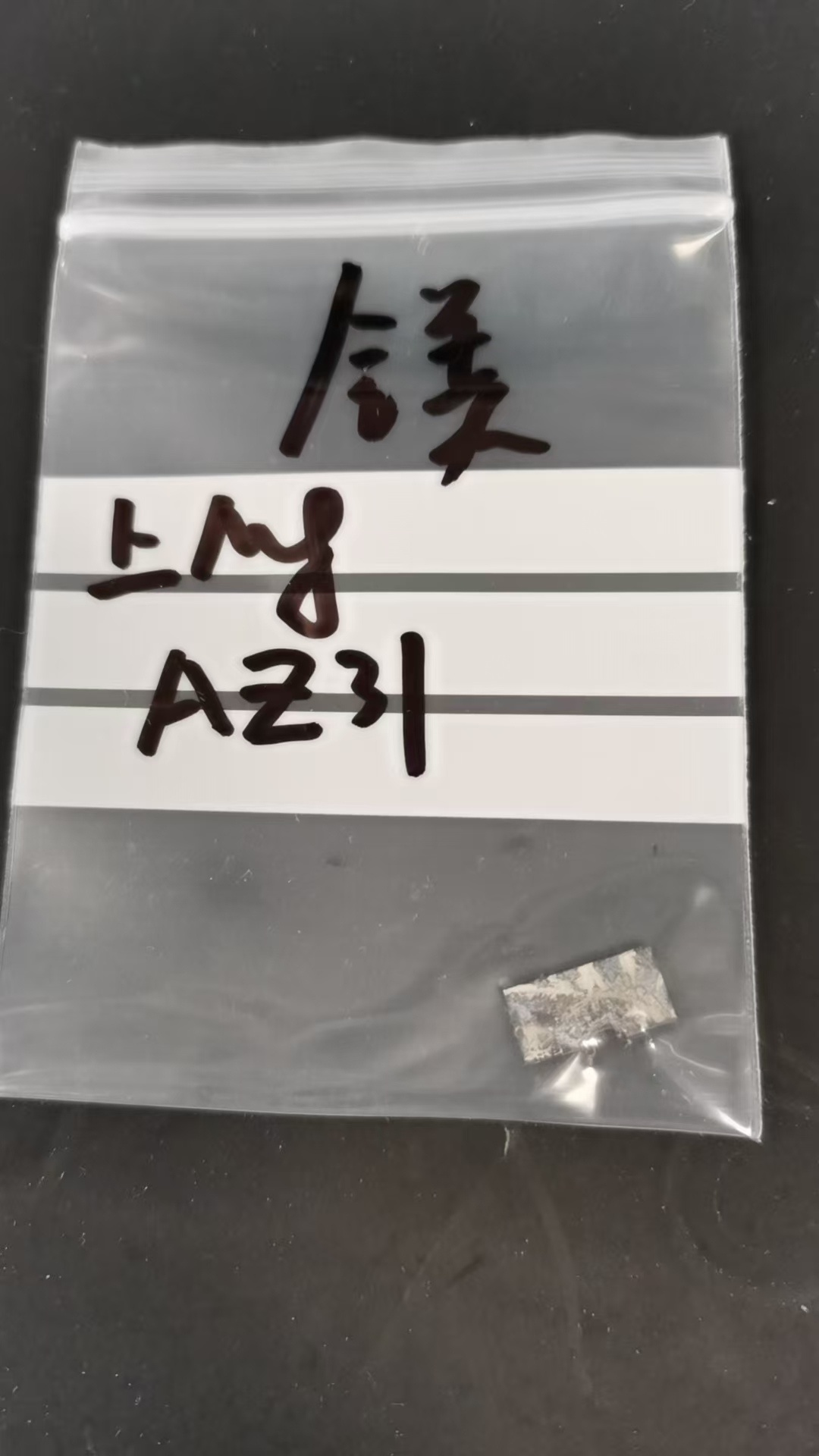

Теперь тонкие пластины сплава магния AZ (AL%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0, а остальные Mg) отполируются и отображаются.

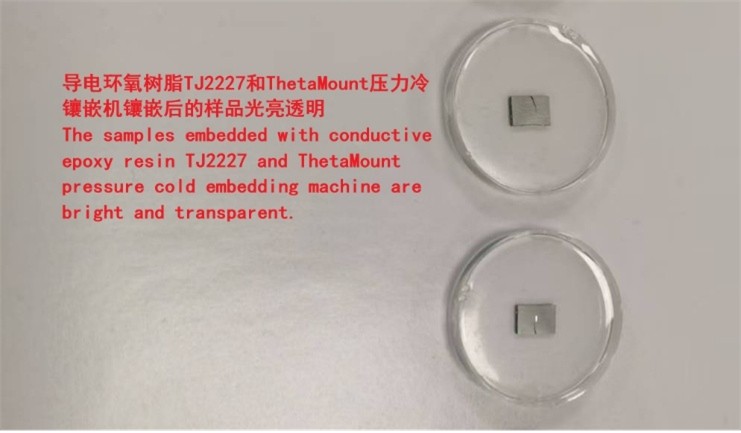

Образец был разрезан на мелкие кусочки и непосредственно встроен в TJ2227 -проводящую эпоксидную смолу и машину для холодного монтажа давления для последующего наблюдения SEM. Затем образец готовится на двойной шлифовальной и полировке Alpha208. Конкретные шаги следующие:

1. Для измельчения поверхности с помощью кремниевой карбида наждачной бумаги P800/P1200/P2000, чтобы предотвратить монтаж, воск следует нанести на поверхность наждачной бумаги. Измельчите с небольшим силовым значением и промойте спиртом после каждого прохода.
2. Грубая полировка выполняется с использованием полировки YS и без водопольной 3-микронной полировочной подвески.
3. Прекрасная полировка выполняется с использованием ET Polishing Clate и без воды 1-микронной алюминия.

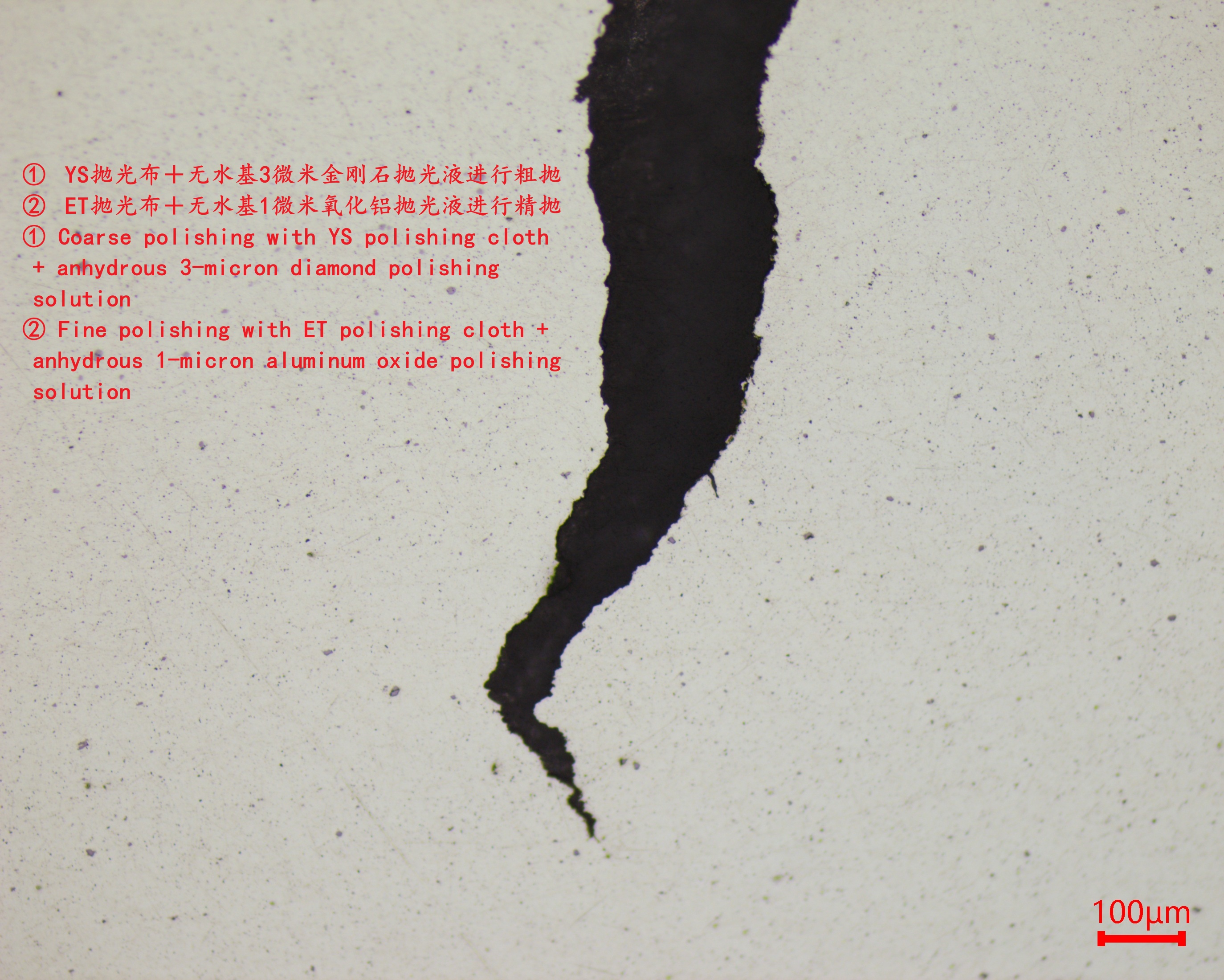

Наблюдаемый с металлографическим микроскопом MN80, поверхность полированного образца была гладкой, а направление трещины было четко видно. Черная гранулированная фаза была твердой фазой. Специфическая композиция по -прежнему должна быть проанализирована последующими редкостью
