Систематическое шлифование и полирование для получения бездефектной металлографической поверхности

Достижение бездефектной зеркальной поверхности на металлических образцах не случайно — оно требует тщательно контролируемой последовательности обработки. шлифовка и полировка шаги. От плоского шлифования до окончательной полировки суспензиями глинозема каждый этап должен устранять деформации предыдущего этапа, не внося новых артефактов. В этой статье представлена систематическая методология с упором на расходные материалы, параметры оборудования и практическое устранение неполадок, позволяющая обеспечить воспроизводимые высококачественные поверхности для металлографического анализа.

Что определяет систематический процесс шлифования и полировки?

Системный подход связывает методы измельчения конкретному метод полировки выбор, причем каждый шаг направлен на контролируемое уменьшение шероховатости поверхности. Рабочий процесс обычно состоит из грубого плоского шлифования (с использованием SiC-бумаги) через тонкое шлифование, затем многоступенчатую алмазную полировку и, наконец, окончательная полировка глинозема или коллоидный кремнезем. Без такой дисциплины подповерхностные повреждения и пластическая деформация сохраняются, что ставит под угрозу микроскопический анализ.

Ключевой принцип: поэтапное устранение повреждений

Каждый абразивный этап должен удалять деформированный слой, оставленный предыдущим. Для стальных сплавов толщина удаляемого слоя должна в 2–3 раза превышать глубину предшествующего повреждения. Обычное плоское шлифование бумагой P120 приводит к повреждению глубиной ~25–35 мкм; последующее измельчение P600 удаляет ~40 мкм, обеспечивая полное удаление.

Основные расходные материалы для воспроизводимых поверхностей

Высокое качество металлографические расходные материалы напрямую влияют на скорость съема материала и образование дефектов. В таблице ниже перечислены основные категории и их функции. Все расходные материалы для металлографии должна соответствовать твердости и пластичности образца.

Тип расходного материала	Типичная зернистость/размер	Этап подачи заявки	Ключевая функция
шлифовальная бумага из карбида кремния	П120 – П4000	Плоское и тонкое шлифование	Быстрое выравнивание, контроль деформации
алмазная суспензия	9 мкм, 6 мкм, 3 мкм, 1 мкм	Промежуточная полировка	Высокий съем при низком выдвижении
полировальная ткань для металлографии	тканый, ворсистый, пористый	Алмазная/финальная полировка	Контролирует удержание стружки и смазку
окончательная полировка глинозема	0,05–0,3 мкм	Заключительный этап	Зеркальная поверхность, без царапин

Рекомендация: Для мягких материалов (алюминий, медь) используйте шлифовальная бумага из карбида кремния со смазкой во избежание засорения; для твердых сплавов (инструментальных сталей), тканых полотен с алмазная суспензия обеспечить эффективную планаризацию.

Методы поэтапного шлифования: от плоского до тонкого

Два различных методы измельчения применяются последовательно: плоское шлифование для установления ровной поверхности с последующей многоэтапной тонкой шлифовкой для минимизации деформации. Для достижения оптимальных результатов требуется контролируемое давление (20–30 Н на образец) и водяное охлаждение для предотвращения термического повреждения.

Плоское шлифование – шлифовальная бумага из карбида кремния зернистостью Р120–Р320, вращая со скоростью 250–300 об/мин против часовой стрелки. Удалите не менее 0,2 мм с поверхности разреза.
Тонкое измельчение, этап 1 – Бумага P600 или P800, пониженное давление (15–20 Н), 150 об/мин, продолжительность 2 мин.
Тонкое измельчение, этап 2 – Бумага P1200 или P2500, легкая сила (10–15 Н), 120 об/мин, 1,5 мин. Убедитесь, что царапины однородны и однонаправлены.

После плоского шлифования

Ra ≈ 1,8–2,5 мкм
Глубина деформированного слоя ~25 мкм.

После тонкого шлифования (P1200)

Ra ≈ 0,35–0,50 мкм.
Остаточные повреждения < 5 мкм

После шлифовки P2500

Ra ≈ 0,12–0,18 мкм.
Глубина повреждения < 1 мкм

Методы полировки: переход к безповрежденной поверхности

Систематический метод полировки использует все более мелкие абразивы в сочетании с соответствующими полировальная ткань для металлографии . Тип ткани определяет, как абразивные частицы взаимодействуют с поверхностью. На этапах алмазной полировки тканые ткани с низким ворсом (например, шелк, полиэстер) сохраняют алмазная суспензия минимизируя скругление кромок. На заключительных этапах используются мягкие пористые ткани с окончательная полировка глинозема удалить все мелкие царапины.

Шаг	Абразив / Суспензия	Тип ткани	Сила (Н/образец)	Время (мин)
1	Алмазная суспензия 9 мкм	тканый (жесткий)	25–30	4–5
2	Алмазная суспензия 3 мкм	средний сон	20–25	3–4
3	Алмазная суспензия 1 мкм	мягкий тканый	15–20	2–3
4	оксид алюминия для окончательной полировки 0,05 мкм	пористый, хемотекстильный	10–15	1,5–2

Оптимизация шероховатости поверхности посредством контроля параметров

шероховатость поверхности (Ra, Rz) является критическим показателем бездефектного приготовления. Отраслевые данные 150 металлографических лабораторий показывают, что соблюдение следующих рекомендаций сокращает время подготовки на 35 % при достижении Ra ≤ 0,02 мкм.

Скорость колеса: Для шлифовальная бумага из карбида кремния , поддерживайте 200–300 об/мин. Более высокие скорости увеличивают нагрев и пластическую деформацию.
Дляce application: Ступенчатое снижение (от 30 Н до 10 Н на образец) предотвращает образование глубоких царапин во время алмазная суспензия полировка.
Смазка: Используйте расширители на водной основе для алмазных стадий; для окончательная полировка глинозема Жидкости на спиртовой основе улучшают смачивание поверхности.

"Систематическое уменьшение размера абразива в 3 раза (например, 9 мкм → 3 мкм → 1 мкм) эффективно удаляет предыдущие царапины. Пропуск промежуточных этапов удваивает риск появления остаточных грубых царапин, видимых после окончательного травления".

В сравнительном испытании среднеуглеродистой стали с использованием полного шестиэтапного метода (P320 → P600 → P1200 → 9 мкм → 3 мкм → 1 мкм → оксид алюминия 0,05 мкм) получено среднее значение. шероховатость поверхности Ra 0,011 мкм, отсутствие царапин при 500-кратном увеличении. Отсутствие столика P1200 привело к Ra 0,19 мкм и видимым выступам.

Металлографические материалы и комплектация оборудования

Правильный материалы для металлографии и металлографические принадлежности неэффективны без правильно настроенных металлургическое полировальное оборудование . Ключевые параметры для мониторинга:

Плоскостность плиты – отклонение < 0,02 мм на радиусе 100 мм; проверяйте ежемесячно с помощью циферблатного индикатора.
Системы дозирования – автоматизированный алмазная суспензия насосы обеспечивают постоянную смазку и концентрацию абразива.
Дляce modulation – центральная сила против отдельных силовых головок; отдельные головки компенсируют неравномерность высоты образца, уменьшая скругление кромок.

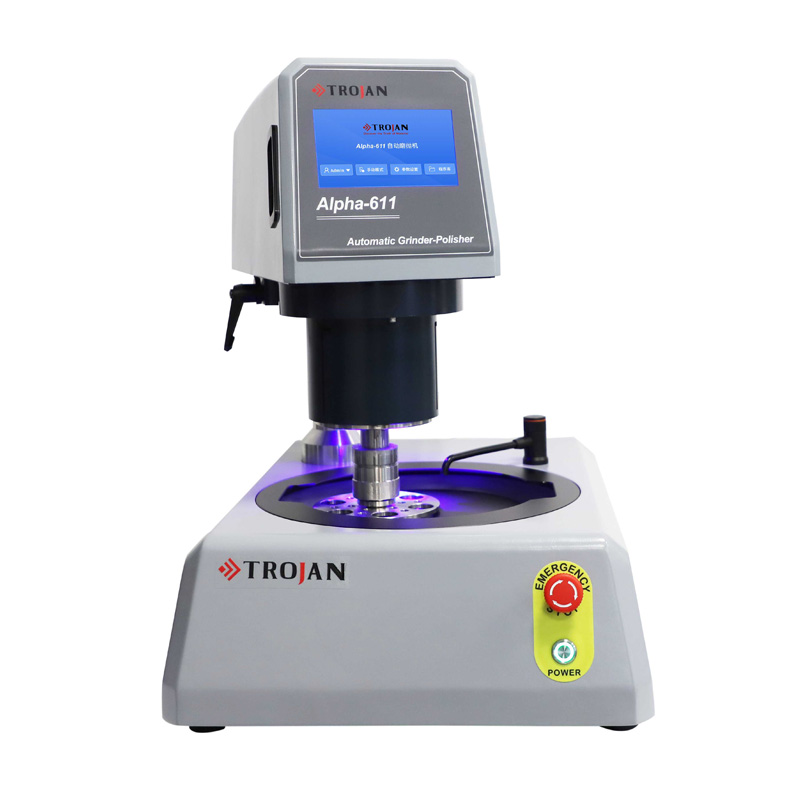

Современный металлургическое полировальное оборудование с переменной скоростью (50–500 об/мин) и программируемой последовательностью шагов позволяет лабораториям воспроизводить бездефектную подготовку между операторами. Всегда сопоставляйте полировальная ткань для металлографии к форме образца — плоские образцы хорошо работают с ткаными подушечками, а для нестандартных образцов необходимы ткани с высоким ворсом.

Распространенные дефекты и систематическое устранение неполадок

Остаточные царапины после алмазной полировки.

Причина: Пропуск зернистости или износ шлифовальная бумага из карбида кремния . Решение: Повторно отшлифовать бумагой P1200 в течение 2 минут, затем возобновить работу с алмазной суспензии размером 9 мкм. Убедитесь, что на каждом этапе удаляются все предыдущие отметки.

Хвосты или вылеты комет

Причина: Чрезмерное давление во время окончательная полировка глинозема или недостаточная смазка. Решение: Уменьшите усилие на 30 %, увеличьте расход смазки до 40–50 мл/мин на образец.

Рельеф/закругление кромки

Причина: Слишком мягкий полировальная ткань для металлографии или длительное время полировки. Решение: На промежуточных этапах используйте ткань с низким ворсом; ограничьте окончательную полировку до ≤ 2 минут.

Выход без царапин
оптимальный процесс: 97%

Выход с пропущенной зернистостью
ниже 55%

Время, сэкономленное с использованием стандартизированного метода
скидка 40%

Часто задаваемые вопросы (FAQ)

В1: Чем плоское шлифование отличается от тонкого шлифования?

Плоское шлифование использует грубую шлифовальная бумага из карбида кремния (P120–P320), чтобы выровнять образец и устранить повреждения от порезов. Для тонкой шлифовки применяют более мелкую зернистость (Р600–Р4000) для уменьшения глубины деформации и подготовки поверхности к алмазной полировке. Плоское шлифование удаляет сыпучий материал, а тонкое шлифование уточняет рисунок царапин.

Вопрос 2: Какой метод полировки лучше всего подходит для предотвращения пластической деформации мягких сплавов?

Для мягких материалов, таких как алюминий или свинец, используйте двухступенчатый метод полировки : сначала с 3 мкм алмазная суспензия на ткани со средним ворсом, затем окончательная полировка глинозема (0,05 мкм) с минимальной силой (<10 Н) и небольшой продолжительностью (1–1,5 мин). Избегайте использования твердых тканых тканей, в которые могут попасть абразивы.

В3: Как часто следует заменять шлифовальную бумагу из карбида кремния?

Заменяйте после каждых 5–8 проб или при увеличении времени измельчения на 30 % от базового уровня. Тусклый шлифовальная бумага из карбида кремния генерирует чрезмерное тепло трения и создает более глубокие слои деформации.

В4: Могу ли я использовать одну и ту же ткань для полировки для алмазной суспензии и окончательной полировки оксида алюминия?

Нет. Перекрестное загрязнение приведет к появлению грубых царапин. Всегда выделяйте отдельные полировальная ткань для металлографии для каждого размера абразива. Ткани имеют цветовую маркировку, чтобы избежать смешивания.

Вопрос 5: Какая шероховатость поверхности считается бездефектной для анализа SEM/EDS?

Для большинства приложений электронной микроскопии шероховатость поверхности Ra ≤ 0,02 мкм достаточно. Для EBSD рекомендуется Ra ≤ 0,01 мкм для устранения артефактов индексации. Это требует последнего шага с окончательная полировка глинозема (0,05 мкм) или коллоидный кремнезем.

В6: Как мне выбрать между алмазной суспензией на масляной или водной основе?

на водной основе алмазная суспензия подходит для большинства сталей и керамики; Суспензия на масляной основе обеспечивает лучшее охлаждение и смазывающую способность цветных металлов и термочувствительных сплавов. Всегда следуйте рекомендациям производителя по металлургическое полировальное оборудование относительно совместимости жидкостей.
