Руководство по травлению для оценки микроструктуры нержавеющей стали и титана

Эффективная микроструктурная оценка нержавеющей стали и титана зависит от хорошо выполненного процесса травления, который выявляет границы зерен, фазовое распределение и дефекты. Пока металлургическое шлифование и полирование обеспечивает зеркальную поверхность без повреждений, последующее химическое воздействие позволяет дифференцировать фазы посредством контролируемого растворения. В этом руководстве представлены практические решения для обоих материалов, включая специальные травители, методы макротравления и пошаговое устранение неполадок для максимизации микроструктурного контраста.

1. Этап предварительного анализа: шлифовка и полировка

Любой надежный результат травления начинается с правильно подготовленной поверхности. Шлифование устраняет повреждения срезов, а полировка устраняет царапины, которые могут быть ошибочно приняты за микроструктурные особенности. Для нержавеющей стали и титана рекомендуется окончательная полировка с использованием суспензии коллоидного кремнезема или оксида алюминия (0,05 мкм). Неправильная подготовка приводит к ложной пористости, размазыванию металла или остаткам абразивных частиц — все это препятствует равномерному травлению.

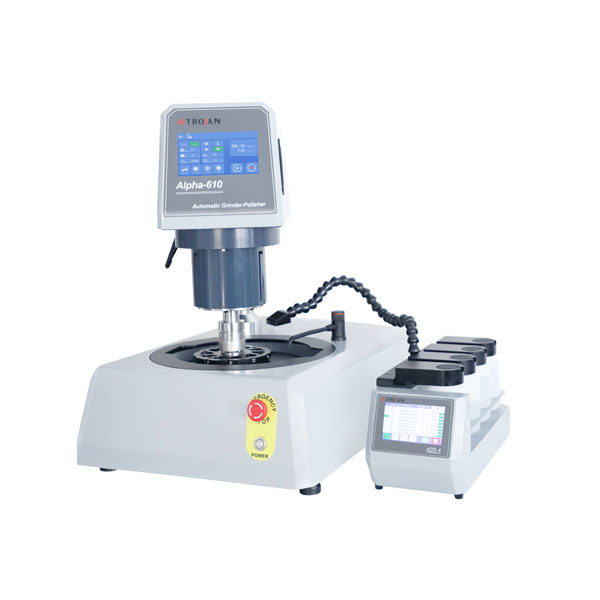

Metallographic grinding and polishing equipment for stainless steel and titanium samples

Важные рекомендации для успешной подготовки:

При черновом шлифовании (зернистость 120–320) приложите усилие 15–30 Н на образец.
Тщательно очищайте между этапами, чтобы избежать перекрестного загрязнения абразивов.
Для титана используйте ткани с низким ворсом, чтобы предотвратить нагартование и деформацию поверхности.
Конечный контраст травления увеличивается на 40-60% при достижении поверхности без деформаций (подтверждено контролем в поляризованном свете).

2. Выбор правильных травителей для нержавеющей стали.

Марки нержавеющей стали (аустенитная, ферритная, мартенситная, дуплексная) по-разному реагируют на химическое воздействие. В таблице ниже перечислены проверенные травители для выявления границ зерен, сигма-фазы и выделений карбидов. Для рутины инспекция травления 5-10%-ный раствор ниталя хорошо работает с мартенситными марками, но аустенитные стали часто требуют более сильных окислителей.

Имя травителя	Состав (об.%)	Тип нержавеющей стали	Время подачи заявки
Глицерегия	15 мл HCl, 10 мл глицерина, 5 мл HNO₃	Аустенитный, Дуплекс	30–90 с
V2A травление	100 мл H₂O, 100 мл HCl, 10 мл HNO₃	Ферритный, Аустенитный	Тампон 20–60 с
Реагент для мрамора	10 г CuSO₄, 50 мл HCl, 50 мл H₂O	Мартенситный, дисперсионно-твердеющий	Погружение 5–30 с.
Электролитический 10% щавелевый	10 г щавелевой кислоты, 100 мл H₂O, 1-2 В постоянного тока	Все нержавеющие стали	30–60 с

При макротравлении горячая царская водка (50 мл HCl, 15 мл HNO₃, 30 мл H₂O при 60–70°C) позволяет выявить провар и расслоение сварного шва. Всегда проверяйте это металлографическое травление однородность достигается перед переходом к микроскопии.

3. Решения для травления титановых микроструктур.

Кислотное травление титана представляет уникальные проблемы из-за сильного пассивирующего слоя. Альфа-, альфа-бета- и бета-титановые сплавы требуют разных травителей, чтобы различать первичную альфа-, преобразованную бета-версию и альфа-границу зерен. реактив Кролла (2–5 мл HF, 5–10 мл HNO₃, 85–93 мл H₂O) является отраслевым стандартом для раствор для травления титана . Для химическое травление титана при микроструктурной оценке следующие параметры обеспечивают оптимальный контраст:

реактив Кролла – Погрузите в воду на 10‑25 секунд (протирание тампоном больших поверхностей).
Реагент Века (на основе NH₄HF₂) – избирательно выявляет бета-фазу в Ti‑6Al‑4V.
Модифицированный Kroll (10 мл HF, 30 мл HNO₃, 60 мл H₂O) – для удаления толстого оксида перед тонким травлением.
Плавиково-уксусно-азотная смесь – 1 мл HF, 15 мл HNO₃, 15 мл уксусной кислоты – отлично подходит для определения границ зерен в технически чистом титане.

В сравнительном исследовании 120 образцов титана реагент Кролла, нанесенный на 15–20 секунд, обеспечил 95% успешного выявления границ зерен без изъязвлений при чрезмерном травлении. Для химическое фрезерование титана В качестве этапа предварительного травления используется более агрессивный раствор (10 мл HF, 20 мл HNO₃, 70 мл H₂O) в течение 1-2 минут.

Ключевая информация

В сплавах Ti бета-богатые участки травятся быстрее, чем альфа-сырья; использование 3% HF и 6% HNO₃ в течение 12‑18 секунд при 22°C обеспечивает самый высокий микроструктурный контраст для двухфазного титана.

4. Макротравление против микротравления – развитие границ зерен

Макротравление оценивает общую однородность, линии тока и сегрегацию, тогда как микротравление нацелено на отдельные фазы и границы зерен. Макротравление Для очистки нержавеющей стали используется горячая 50% HCl или реактив Хантера (HCl HNO₃ H₂O). Для титана при макротравлении используется реагент Кролла в течение 1-5 минут для визуализации потока макрозерен. Развитие границ зерна зависит от разницы скоростей травления между внутренней частью зерна и границей. Схема ниже иллюстрирует механизм:

Чтобы достичь микроструктурный контраст Между фазами селективное травление должно растворить более реакционноспособную фазу или область границ зерен. Для дуплексной нержавеющей стали электролитическое травление 10% гидроксидом натрия окрашивает феррит в коричневый цвет, а аустенит остается белым.

5. Пошаговый процесс травления и устранение неполадок.

Надежный рабочий процесс травления сводит к минимуму артефакты и обеспечивает повторяемость. Выполните следующие десять шагов как для нержавеющей стали, так и для титана:

Обезжирьте полированный образец в ультразвуковой ванне с этанолом или ацетоном (2‑3 минуты).
Выберите подходящий металлографический травитель в зависимости от материала и желаемой микроструктурной особенности.
Для иммерсионного травления используйте чистый стеклянный стакан; для протирания используйте ватные шарики, пропитанные свежим протравливателем.
Равномерно нанесите травитель; для титана избегайте длительного контакта (максимум 25 секунд с Kroll).
Немедленно промойте теплой водой (40-45°C), чтобы остановить реакцию.
Снова промойте дистиллированной водой, а затем изопропиловым спиртом.
Высушить струей теплого воздуха (не вытирать, чтобы не поцарапать).
Осмотрите под оптическим микроскопом при 100-500-кратном увеличении.
В случае чрезмерного травления повторно отполируйте оксидом алюминия толщиной 0,05 мкм и протравите повторно, уменьшив время.
Для стойкой пассивации используйте короткое предварительное травление (2–3 секунды), а затем повторно нанесите первичное травление.

Распространенные проблемы с травлением и их решения

Неравномерное травление (нержавеющая сталь): Остатки холодной обработки → повторно отполировать коллоидным диоксидом кремния, использовать электролитическое травление.
Питтинг на титане: Слишком высокая концентрация HF → уменьшите концентрацию HF до 1-2%, травите только 5-8 секунд.
Нет зернограничного контраста: Нечувствительный травитель → переключитесь на реагент Века для бета-Ti или Marbles для мартенситной стали.
Окрашивание после полоскания: Неполная нейтрализация → промыть 5% раствором бикарбоната натрия, затем водой.
Травление ореолов вокруг включений: Перетравление → сократить время и снизить температуру до 18-20°C.

6. Сравнительная таблица: параметры травления нержавеющей стали и титана.

Параметр	Нержавеющая сталь	Титан
Предпочтительный травитель для общей микроструктуры	Глицерегия or V2A	реактив Кролла (3% HF, 6% HNO₃)
Время травления (типичное)	30‑90 секунд	10‑25 секунд
Реагент для макротравления	Горячая HCl (50% концентрации)	реактив Кролла (diluted 1:5)
Приоритет безопасности	Пары HCl, отходы хромата	Токсичность ВЧ, кислотные ожоги
Развитие границ зерна	Карбидный или сигма-фазоселективный	Фазовый контраст альфа/бета

7. Практические советы для стабильных результатов

Лаборатории, обрабатывающие более 50 креплений из нержавеющей стали или титана в неделю, получают выгоду от стандартизированных станций травления. Реальные данные показывают, что воспроизводимость травления увеличивается на 73% при ежедневном использовании свежих реагентов и контроле температуры в пределах ±2°C. Дополнительные советы по химическое травление нержавеющей стали и титан включают:

Свежесть имеет значение

Реагент Кролла старше 4 недель образует осадки, связанные с HF, которые вызывают микропиттинг. Готовьтесь еженедельно.

Контроль перемешивания

Осторожное перемешивание улучшает однородность – используйте магнитную мешалку на низкой скорости (150-200 об/мин).

Пассивация после травления

Для титана 10-секундное погружение в 30% HNO₃ удаляет пыль и повышает оптический контраст.

Безопасность превыше всего

Всегда проводите травление под вытяжным шкафом, надев ВЧ-совместимые перчатки и подготовив нейтрализующие средства.

Для химическое травление титана в производственных условиях автоматические распылительные травители обеспечивают повторяемые результаты с контролем глубины ±0,5 мкм. При подготовке к SEM/EBSD легкая вибрационная полировка после травления удаляет рельеф поверхности, сохраняя контраст зерен.

Часто задаваемые вопросы

Вопрос 1. Какой травитель выявляет границы аустенитных зерен в нержавеющей стали 316L без чрезмерного травления?

Электролитическое травление в 10% щавелевой кислоте при напряжении 1,5 В постоянного тока в течение 45 секунд последовательно выявляет границы зерен аустенита и карбиды в виде небольших ямок. В качестве химической альтернативы используйте Glyceregia в течение 40 секунд, осторожно протирая тампоном.

Вопрос 2: Почему после травления реагент Кролла иногда оставляет на титане белую пленку?

Белая пленка обычно представляет собой оксифторид титана или неудаленные продукты реакции. Немедленно промойте теплой дистиллированной водой (45°C), затем погрузите на 5 секунд в 10% HNO₃, затем промойте еще раз. Избегание температуры воды ниже 20°C предотвращает образование пленки.

В3: Могу ли я использовать то же самое травитель азотной кислоты как для нержавеющей стали, так и для титана?

Нет. Концентрированная азотная кислота пассивирует титан и препятствует травлению. Для нержавеющей стали можно использовать 5-20% раствор азотной кислоты для очистки, но не для микроструктурного травления. Титану требуются растворы, содержащие HF, такие как реагент Кролла, для разрушения пассивного слоя.

Вопрос 4: Как отличить альфа-корпус от обычных альфа-зерен в титане?

Протравить реагентом Кролла в течение 15 секунд; Альфа-зерна выглядят как непрерывный, безликий слой на поверхности без четких границ зерен, тогда как объемные альфа-зерна демонстрируют четкие тройные стыки. Используйте проверку микротвердости (корпус альфа на 30‑50 HV тверже).

Вопрос 5: Каков идеальный срок хранения смешанных продуктов? титановый травитель содержащий HF?

Травители на основе HF разрушают полиэтиленовые контейнеры и теряют активность из-за выщелачивания кремния из стекла. Хранить в бутылках из ПТФЭ или ПЭВП; выбрасывайте через 2 недели для критически важных работ или через 4 недели для плановой проверки. Всегда фильтруйте перед использованием, если хранится более 7 дней.
