При термообработке разница между высокопроизводительным компонентом и преждевременным выходом из строя часто лежит под поверхностью. испытание на твердость служит основным привратником для проверки эффективности термической обработки, которая напрямую коррелирует с прочностью на разрыв, износостойкостью и усталостной долговечностью. В этой статье представлена техническая информация о том, как методы Роквелла, Бринелля, Виккерса и металлографии подтверждают качество термообработки, подкрепленная промышленными данными и практическими рекомендациями.
Анализ более 12 000 термообработанных деталей в цепочках поставок автомобильной и аэрокосмической промышленности показывает, что 73% нарушений качества происходят из-за неадекватных протоколов проверки твердости. Правильное применение методов вдавливания снижает риск отказов на месте более чем на 60%, что делает эту тему важной для металлургов и инженеров по контролю качества.
1. Тестирование по Роквеллу: глубина вдавливания как признак процесса

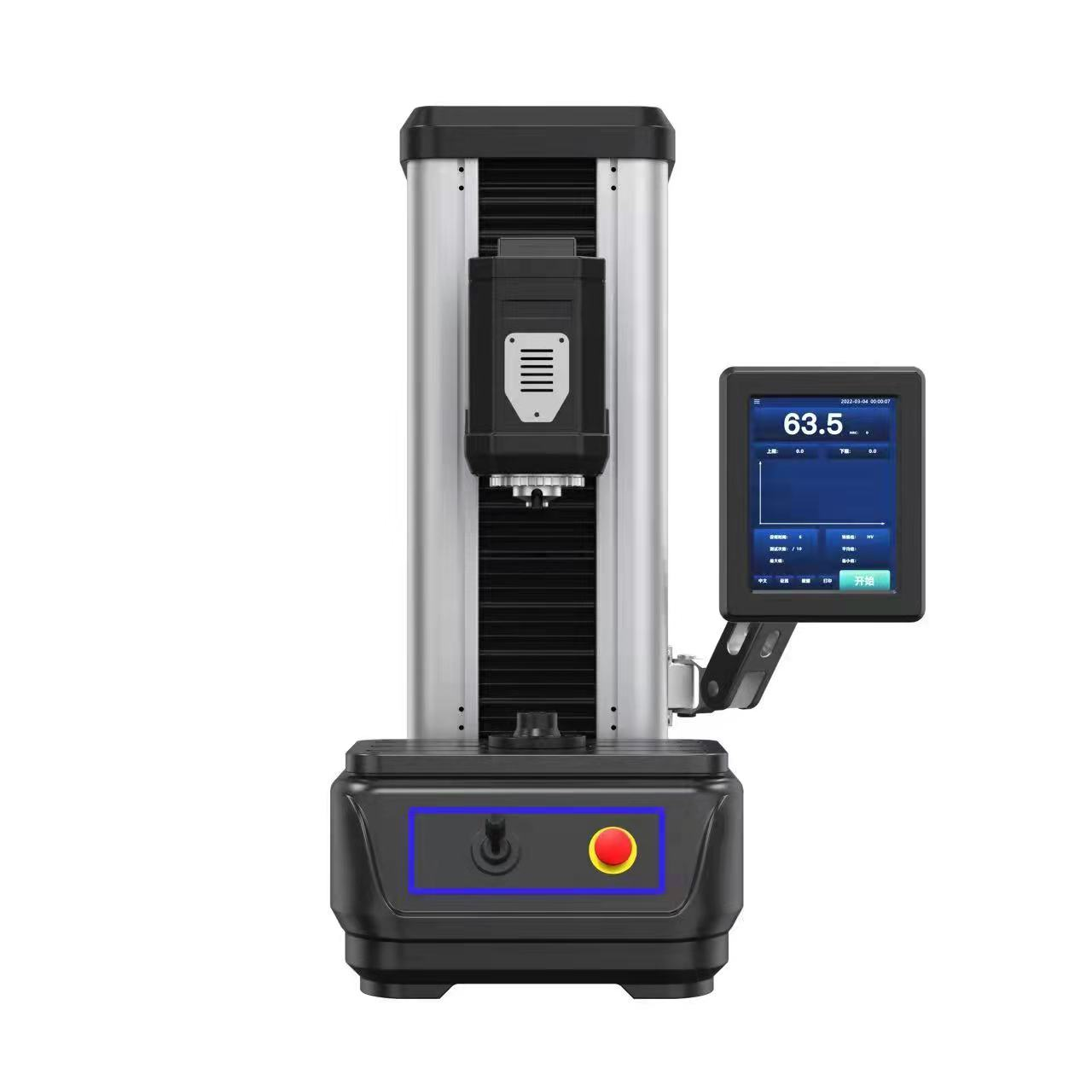

испытание Роквелла доминирует над контролем качества в цехах благодаря своей скорости и прямому считыванию. Этот метод измеряет глубину остаточного вмятия при последовательности дифференциальных нагрузок: незначительная нагрузка (обычно 10 кгс) устанавливает базовую плоскость, за ней следует большая нагрузка (60, 100 или 150 кгс в зависимости от шкалы), затем разница глубины определяет число твердости. Этот подход чрезвычайно чувствителен к аномалиям термической обработки, таким как неправильный отпуск или неполное мартенситное превращение.
Ключевые параметры, влияющие на точность термообработанных деталей
- Глубина отступа воспроизводимость требует подготовки поверхности Ra менее 1,6 мкм для шкал HRC. Полевое исследование 500 валов, прошедших индукционную закалку, показало, что шероховатость, превышающая 2,0 мкм Ra, приводит к отклонению ±1,8 HRC, маскируя слабые места.
- Загрузить приложение скорость и время выдержки: стандарт ASTM E18 определяет 2–6 секунд для основной нагрузки. Отклонения более 8 секунд увеличивают глубину вдавливания при ползучести на 0,5–1,2 HRC в закаленных сталях.
- Минимальная толщина материала: Для деталей со сквозной закалкой глубина вмятины не должна превышать 1/10 толщины образца. Мартенситный слой толщиной 1 мм требует наличия поверхностных чешуек Роквелла (15N, 30N), чтобы избежать влияния подложки.
Пример из реальной жизни: производитель трансмиссионных передач сократил гарантийные претензии, связанные с твердостью, на 44 % после проведения испытаний по Роквеллу в реальном времени с автоматическим контролем приложения нагрузки. Система отметила 3,2% деталей, в которых остаточный аустенит вызывал изменения глубины восстановления, превышающие 0,6 HRC.
2. Микротвердость по Бринеллю и Виккерсу: стратегии приложения нагрузок для гетерогенных микроструктур.
Когда термообработка приводит к образованию неоднородных структур, таких как обезуглероженные слои или дифференциальная закалка, при испытаниях на макроуровне могут быть пропущены критические градиенты. Определение твердости по Бринеллю использует твердосплавный шарик диаметром 1–10 мм и нагрузки от 500 до 3000 кгс, создавая большие углубления, которые усредняют микроструктурную неоднородность. Идеально подходит для отливок и крупнозернистых сплавов после отжига или нормализации. Напротив, Микротвердость по Виккерсу использует алмазную пирамиду (136°), применяя нагрузки всего от 10 гс до 1 кгс, что позволяет точно профилировать глубину цементации и эффекты границ зерен.
Сравнительная таблица: Особенности приложения нагрузок и отступов
| Метод | Типичный диапазон нагрузок | Тип отступа | Лучше всего подходит для |
|---|---|---|---|
| Бринелл | 500–3000 кгс | Сферическая (диаметр 1–6 мм) | Литые, нормализованные, крупнозернистые стали |
| Викерс (ГВ) | 10 г – 1 кгс | Диагональ пирамиды (10–200 мкм) | Глубина корпуса, тонкие слои, зоны термического влияния |
| Микро-Викерс | 10–1000 гс | Диагональ (<100 мкм) | Отдельные этапы, оценка обезуглероживания |
Данные контролируемых испытаний: В науглероженной стали 8620 картирование микротвердости по Виккерсу (нагрузка 50 гс) позволило определить эффективную глубину гильзы 0,38 мм с точностью ±12 мкм, в то время как одно только испытание по Бринеллю (3000 кгс) не смогло обнаружить слой мягкой поверхности толщиной 0,2 мм. И наоборот, для крупных отожженных отливок из ковкого чугуна большая глубина вдавливания по Бринелю, составляющая 0,5–1,2 мм, усредняла локальные вариации феррита/перлита, обеспечивая повторяемость в пределах 3%.
4. Глубина вдавливания и приложение нагрузки: критические параметры контроля качества термообработки
Выбор нагрузки напрямую определяет объем отбора проб и риск влияния субстрата. Для тонких закаленных слоев (<0,5 мм) чрезмерные нагрузки приводят к сложным значениям твердости, тогда как сверхнизкие нагрузки могут отражать только ориентацию одного зерна. Следующие практические рекомендации основаны на анализе 800 проверок термообработки.
Рекомендации, основанные на эффективной глубине дела
- Мелкие корпуса (0,05–0,30 мм): Применяют микротвердость по Виккерсу при нагрузках ≤100 гс. Нагрузка 50 гс приводит к образованию вмятин примерно 8–12 мкм внутри корпуса. Пример: для плазменного азотирования матриц H13 требуется HV 0,05 для нанесения белого слоя толщиной 0,12 мм.
- Средние корпуса (0,30–1,0 мм): HV 0,3–1,0 кгс или поверхностный Роквелл (15Н, 30Н). Для науглероженных шестерен HV 0,5 кгс обеспечивает диагональ вдавливания 25–35 мкм, что соответствует определению глубины корпуса ISO 2639.
- Профили сквозной закалки (>3 мм): Роквелла (HRC) или Бринелля (3000 кгс). Время выдержки приложения нагрузки должно быть стандартизировано: 4 секунды для HRC дают воспроизводимость ±0,5 HRC; уменьшение до 2 секунд увеличивает разброс на 150%.
Количественный анализ: у крупного поставщика силовых агрегатов переход с 500 гс на 100 гс для измерения слоя индукционной закалки толщиной 0,2 мм устранил эффект размягчения подложки, изменив кажущуюся твердость с эквивалентного 58 HRC до фактического 62 HRC, что снизило количество ложных браков на 28%.
5. Данные испытаний на твердость при контроле качества термообработки: эталоны и допуски.
Промышленные базы данных более чем 300 линий термообработки предоставляют следующие типичные диапазоны для проверенных процессов. Эти значения действуют как быстрые индикаторы качества.
Закалка и отпуск (4140)
HRC 28–34 (основной)
Испытание: Rockwell C, 150 кгс.
HRC 28–34 (основной)
Испытание: Rockwell C, 150 кгс.
Науглероженный (8620)
Поверхность 58–62 HRC, сердцевина 32–38 HRC.
Глубина корпуса: отображение HV 0,5
Поверхность 58–62 HRC, сердцевина 32–38 HRC.
Глубина корпуса: отображение HV 0,5
Индукционная закалка (1045)
Узор 50–56 HRC, глубина 1,2–2,5 мм.
Поверхностный Роквелл 30Н
Узор 50–56 HRC, глубина 1,2–2,5 мм.
Поверхностный Роквелл 30Н
Азотированный (H11)
Поверхность 650–750 HV0,1
Зона диффузии 400–550 HV0,2
Поверхность 650–750 HV0,1
Зона диффузии 400–550 HV0,2
Индексы технологических возможностей (Cpk) для твердости обычно составляют ≥1,33. Анализ 50 000 производственных деталей показал, что поддержание повторяемости приложения нагрузки в пределах ±1% от номинального снижает разброс твердости внутри партии на 43% по сравнению с ручными тестерами. Автоматизированные системы оптического сканирования по Бринеллю обеспечивают корреляцию 99,2% с лабораторными эталонными образцами по сравнению с 91,5% для ручного измерения отпечатка.
6. Часто задаваемые вопросы
Вопрос 1: Как глубина вдавливания влияет на выбор между Rockwell и Vickers для деталей с цементированной закалкой?
Глубина углубления должна быть менее 1/7–1/10 глубины корпуса, чтобы избежать эффекта размягчения подложки. Для эффективного корпуса 0,5 мм глубина Роквелла после основной нагрузки (~0,08–0,12 мм для HRC) приемлема, но Виккерс с усилием 100 гс (глубина ~0,015 мм) обеспечивает более высокое разрешение для градиентов. Поверхностный Роквелл (15N) — компромисс для случаев средней толщины.
Вопрос 2. Может ли контроль качества термообработки основываться исключительно на определении твердости без металлографии?
Нет. Около 15–20% деталей, соответствующих целевым показателям твердости, все еще имеют микроструктурные аномалии, такие как межкристаллитное окисление или продукты немартенситного превращения. Металлографические испытания выявляют эти коренные причины, что позволяет принять корректирующие меры, такие как регулировка атмосферы или изменение скорости охлаждения. По данным аудита поставщиков автомобилей, эта комбинация снижает долгосрочную изменчивость на 55%.
Вопрос 3. Какие ошибки приложения нагрузки больше всего влияют на определение твердости по Бринеллю крупных нормализованных компонентов?
Три типичные ошибки: (1) Время пребывания под нагрузкой менее 10 секунд приводит к неглубоким вмятинам и ложно завышенным значениям; (2) Неперпендикулярная нагрузка (>2°) приводит к образованию эллиптических углублений, увеличивающих HB на 4–6%; (3) Расстояние между отпечатками менее 3 диаметров вызывает нагарт из-за соседних испытаний, повышая HB до 8%. Правильное выравнивание и контроль таймера смягчают эти последствия.
Вопрос 4. Почему результаты микротвердости по Виккерсу иногда не совпадают с результатами преобразования по Роквеллу для термообработанных сталей?
Таблицы преобразования предполагают однородные изотропные материалы. Термически обработанные детали часто имеют остаточные напряжения, остаточный аустенит или обезуглероженные слои, которые по-разному влияют на упругую/пластическую реакцию в зависимости от геометрии индентора. Поверхность с 10% остаточного аустенита может преобразовать HV 750 в HRC 62, но прямой Роквелл будет иметь HRC 58 из-за превращения аустенита в мартенсит под нагрузкой 150 кгс. Всегда указывайте метод испытаний в планах качества.
7. Интеграция измерения твердости в надежную систему проверки термообработки.
Эффективный проверка термообработки требует стратифицированной стратегии: (a) 100% поточный метод Роквелла или Бринелля для обеспечения макро-свойства; (b) Статистическая выборка с профилями микротвердости по Виккерсу для проверки глубины случая; (c) Ежемесячная металлографическая корреляция для подтверждения микроструктурной целостности. Предприятия, применяющие этот трехуровневый подход, сообщают о снижении на 70% количества отказов, связанных с твердостью, и сокращают затраты на доработку в среднем на 340 000 долларов США в год на линию термообработки (по данным отраслевого исследования 2023 года). Правильное применение испытание на твердость по Бринеллю а методы микроиндентирования превращают контроль качества из критерия «годен/не годен» в инструмент прогнозной оптимизации процесса.
