Эффективная схема подготовки образцов печатных плат

18-11-2025

Поскольку печатные платы являются основным компонентом электронного производства, внутреннее структурное качество печатных плат напрямую определяет надежность конечной продукции. Металлографическое тестирование является самым надежным «инструментом оценки качества» в индустрии печатных плат, который шаг за шагом раскрывает «скрытую правду» о печатных платах — от отбора проб, монтажа, шлифовки, полировки до микроскопического наблюдения.

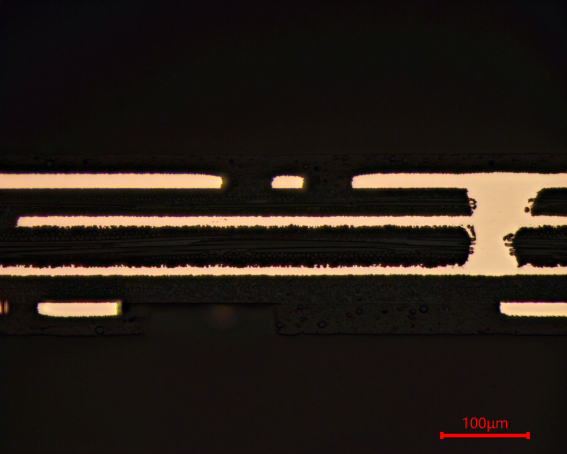

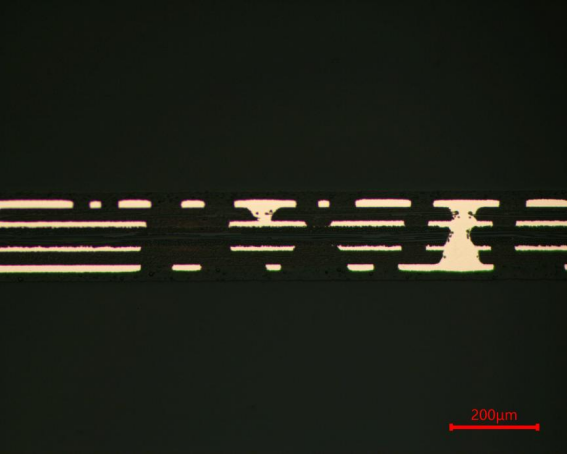

Будь то сила межслойного соединения многослойных плат, однородность сквозного гальванического покрытия, микроструктура паяных соединений или состояние отслаивания подложек и медной фольги, металлографические срезы могут точно представить их.

Для предприятий, производящих печатные платы, такое тестирование является не только жестким требованием соответствия стандартам, но и основным средством оптимизации производственных процессов и повышения выхода продукции. Посредством анализа металлографических срезов можно быстро обнаружить суть проблем при сверлении, ламинировании, гальванике и других процессах, что делает контроль качества целенаправленным.

Небольшой раздел посвящен безопасности электронных продуктов. Хорошая работа по металлографическим испытаниям — это первая линия защиты качества печатных плат!

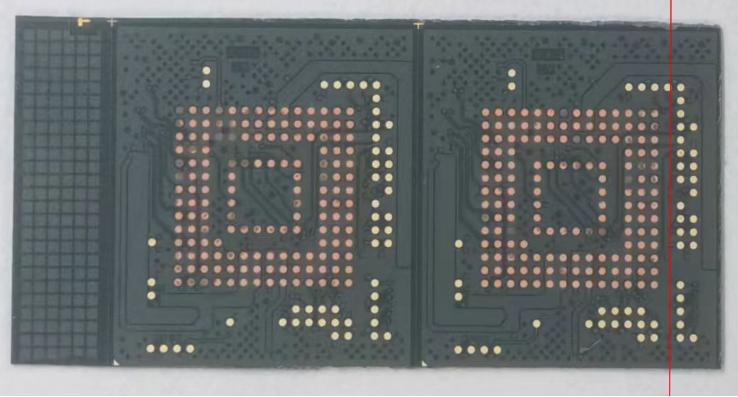

Для эффективной подготовки образцов печатной платы для грубого шлифования используется металлографическая наждачная бумага P400, а для точного позиционирования используется диск POS. Для справки представлена следующая схема:

1. Отшлифуйте до края заданного положения металлографической наждачной бумагой P400;

2. Отшлифуйте до заданного положения с помощью полировального диска POS 9 мкм с суспензией PD-WT;

3.Польский с Ткань для полировки SC-JP Полировальная суспензия PD-WT 3 мкм;

4.Польский с Полировальная ткань ET-JP 1 мкм Полировальная суспензия PD-WT ;

5.Выполните окончательную полировку с помощью Полировальная ткань ЗН-ЗП SO-A439 Полировальная суспензия из силикагеля 50 нм .
