Автоматический резак Beta 300 Pro
Начинается подготовка металлографических образцов с высококачественным процессом резки. И...
Морфология поперечного сечения нейлоновых и ПЭТ-волокон дает важные сведения о характеристиках материала. Металлографический анализ выявляет различную геометрию поперечного сечения волокна: стандартный круглый, нестандартный крестообразный, полый или трехлепестковый профили. Эти микроструктуры напрямую влияют на блеск волокна, ощущение на ощупь, поглощение влаги и механическую прочность.

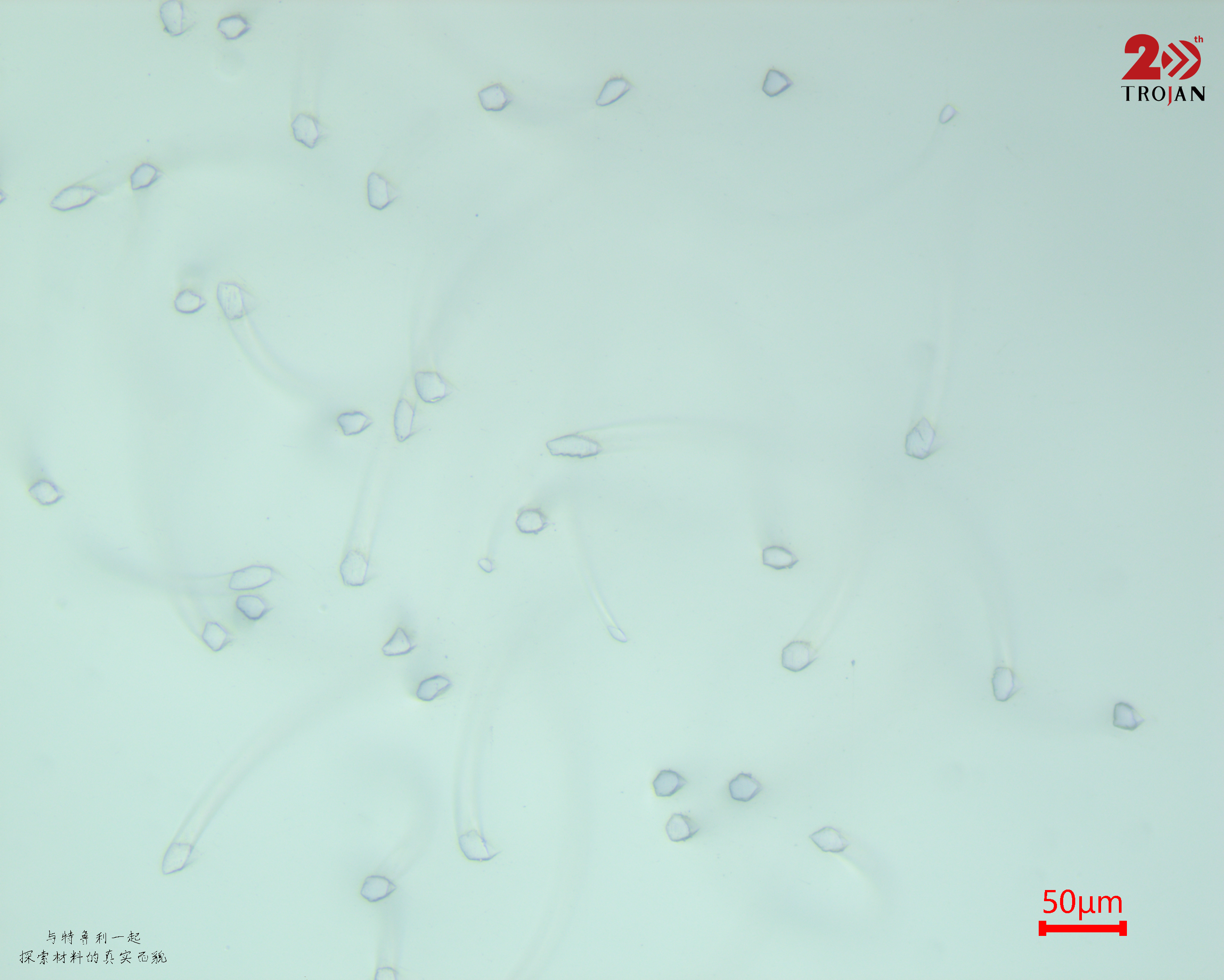

Рисунок 1: Обзор поперечных сечений волокна Например, полые поперечные сечения обеспечивают легкость и тепло, а профилированные формы улучшают впитывание влаги. Инженеры используют металлографическое наблюдение для быстрой идентификации типов волокон, оценки стабильности процесса прядения и обнаружения таких дефектов, как пузырьки воздуха, неправильные профили и пустоты.

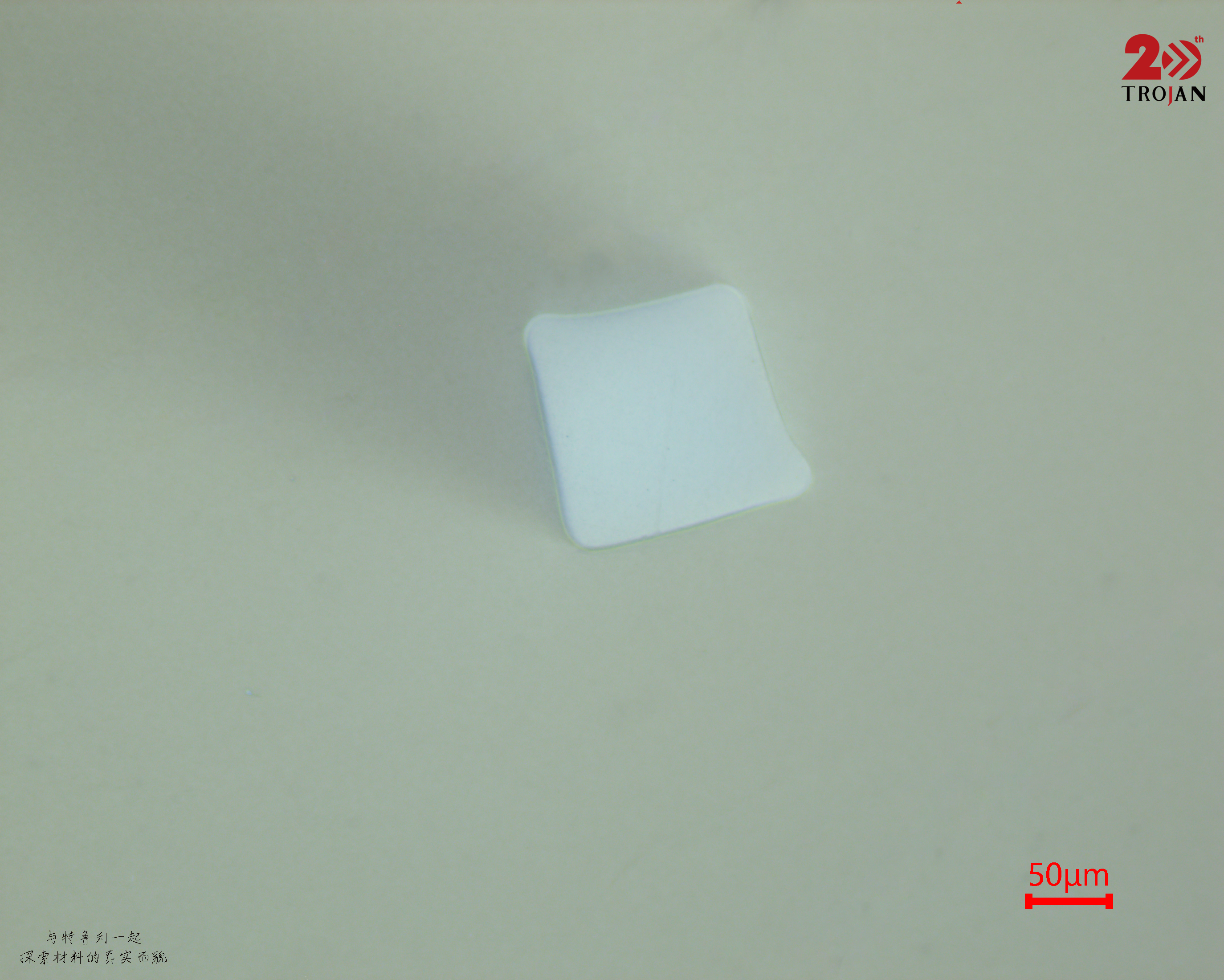

Рис. 2. Геометрия пользовательского профиля. Будь то оптимизация процесса, улучшение качества или исследование неисправностей, металлографический анализ поперечного сечения действует как «линза микроскопа», связывающая микроструктуры с макроскопическими свойствами, поддерживая инновации в материалах.

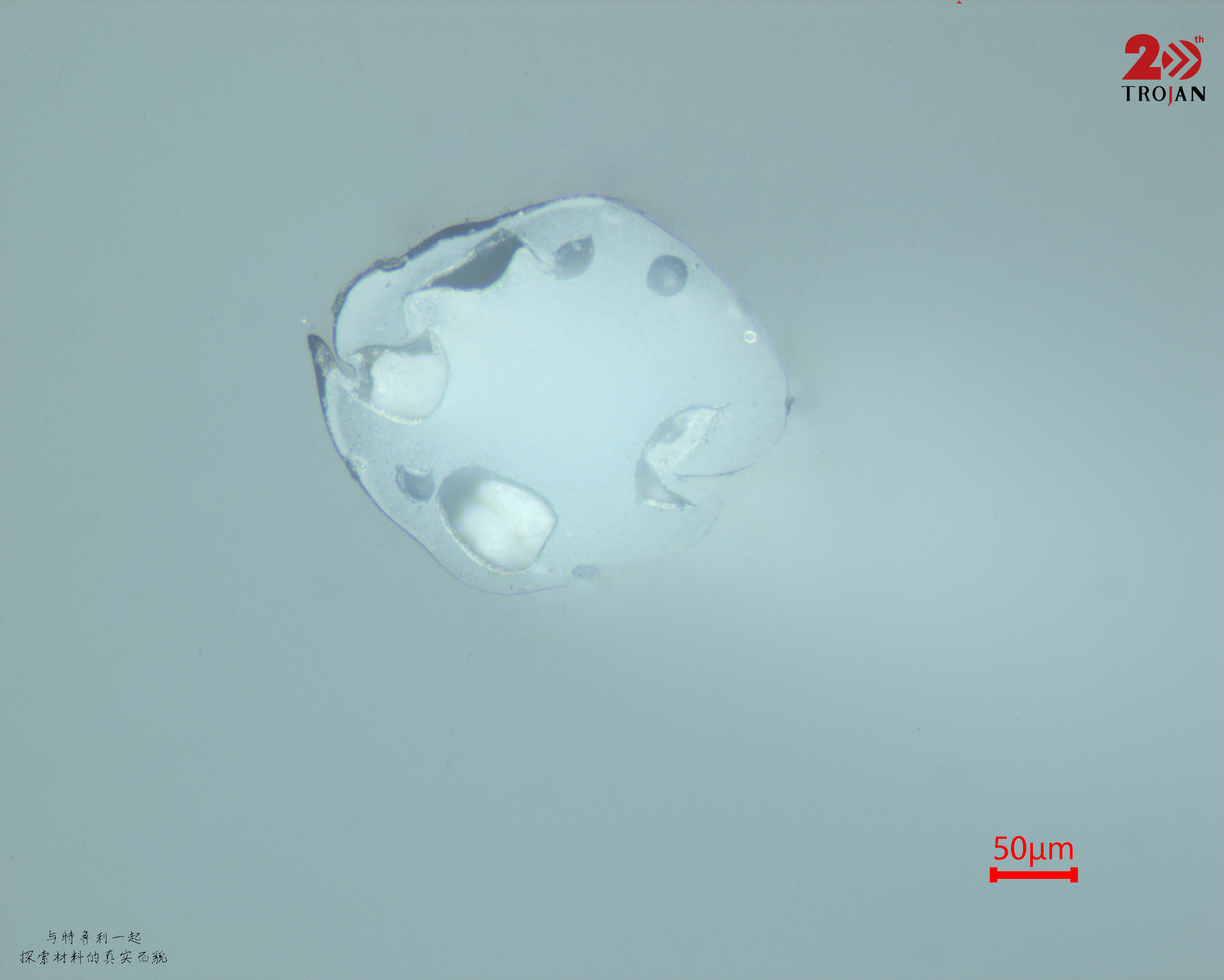

Рисунок 3. Обнаружение дефектов при большом увеличении. Процедура подготовки образцов нейлона и ПЭТ-волокна
- Монтаж: Смола TJ2226
- Шлифование 1: Абразивный диск P800 MET-SP
- Шлифование 2: Абразивный диск P2000 MET-SP
- Полировка 1: SC-JP Полировальная ткань PD-WT 1 мкм
- Полировка 2: Полировальная ткань ET-JP 0,05 мкм AO-W

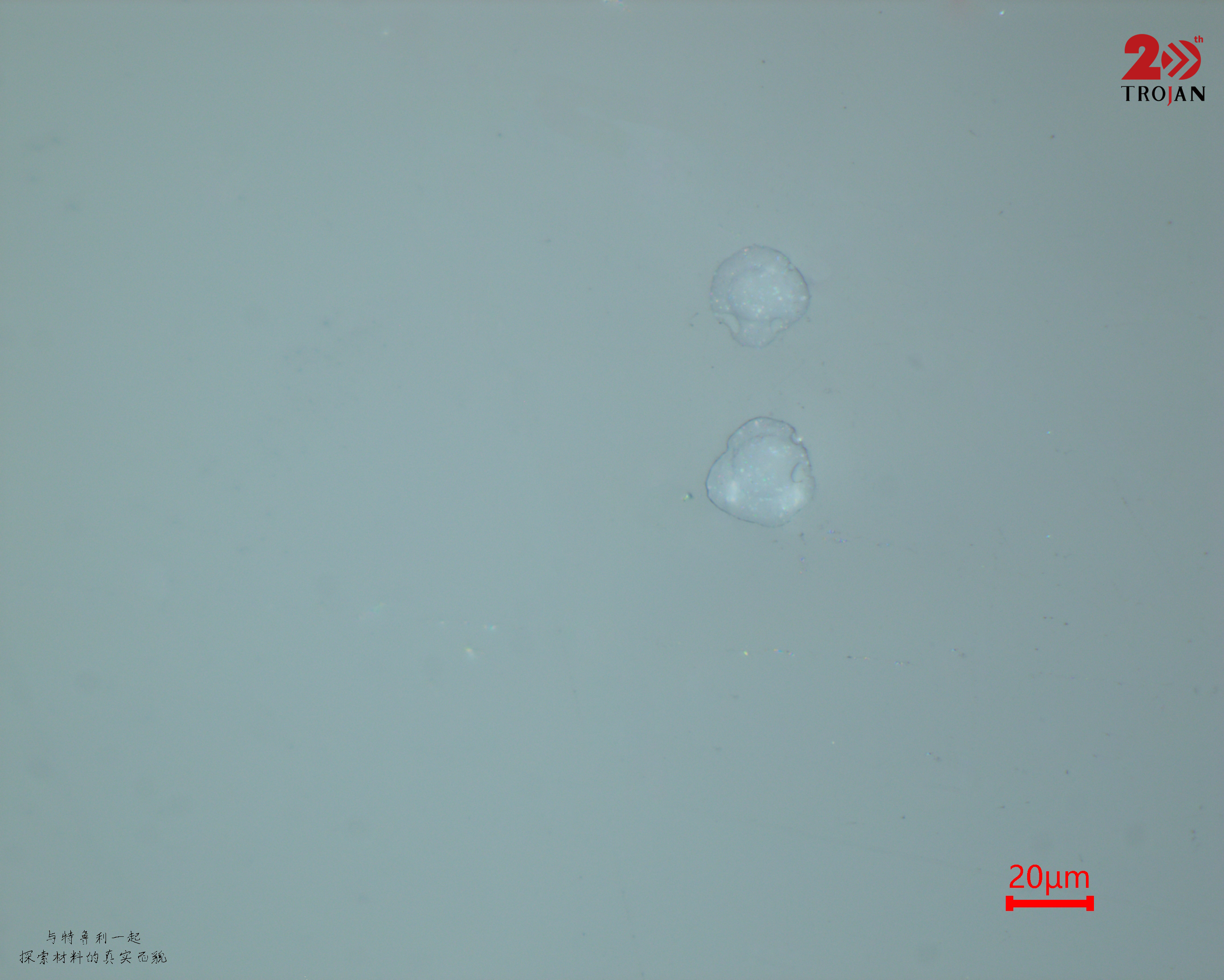

Рисунок 4. Окончательная полированная микроструктура. #Троян #Троянметаллография #Металлография #Подготовка образцов #Полимерное волокно #Нейлон #ПЭТ #Материаловедение #Тестирование текстиля #Контроль качества
