Силиконовые чашки для пресс-форм
Описание товара Прочные, многоразовые силиконовые чашки широко испол...
Династия Хань ознаменовала золотой век древнекитайского мастерства изготовления бронзовых зеркал. Зеркала преимущественно отливались из тройного сплава свинца, олова и меди с классическим соотношением примерно 14:5:1. Свинец улучшает текучесть расплавленного сплава, обеспечивая четко выраженные декоративные узоры, стабильную формовку и массовое производство — замечательное достижение ханьской металлургической технологии.

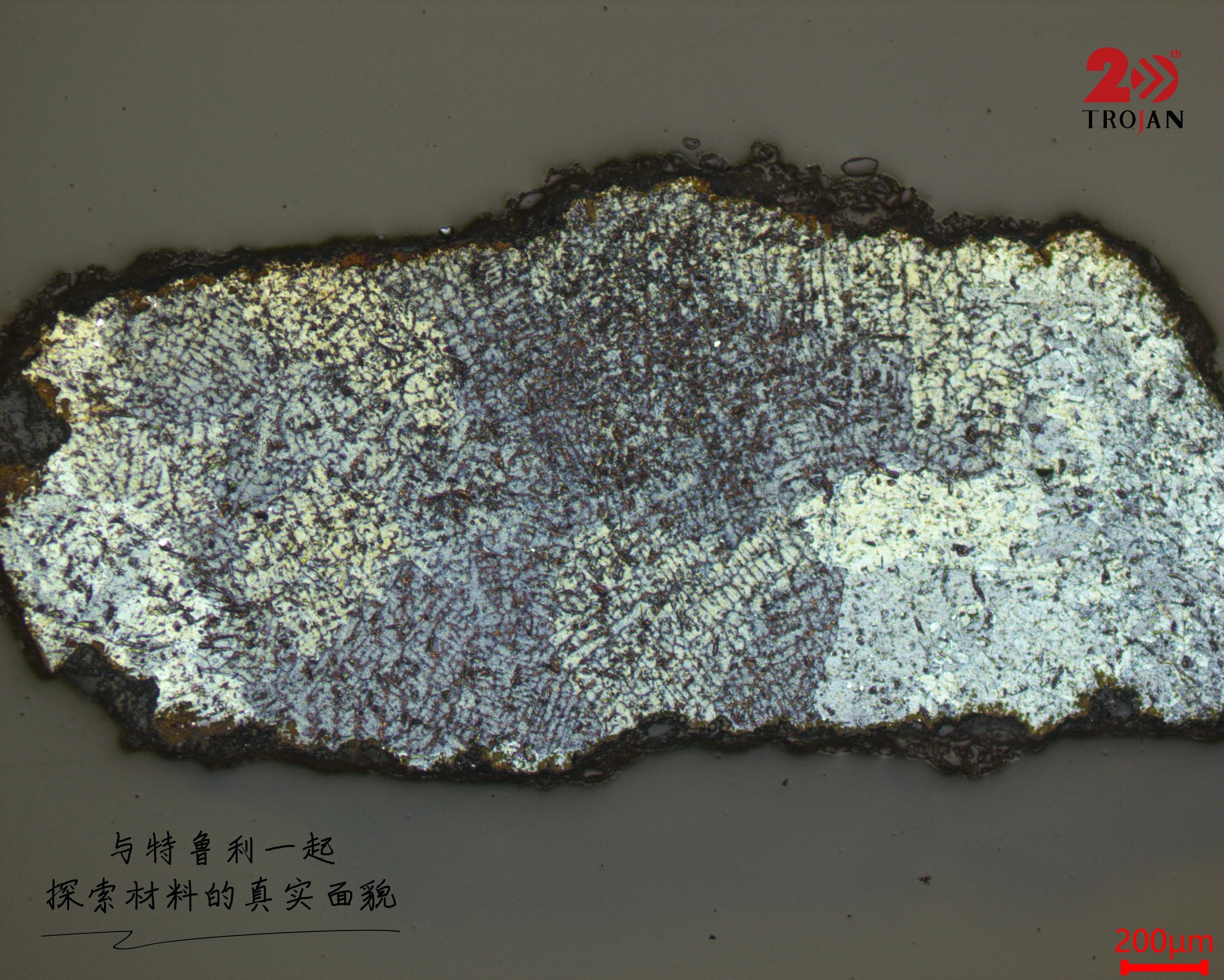

Рисунок 1: Первоначальный обзор подготовки образцов бронзового зеркала Хань.
Металлографические проблемы
После тысяч лет под землей в этих бронзовых зеркалах появляются слои пористости, сегрегации и коррозии. Эти уникальные микроструктуры создают серьезные проблемы при металлографической подготовке образцов культурных реликвий.
Ключевые проблемы ханьской зеркальной металлографии бронзы: Неравномерная твердость по образцу; свинцовые фазы склонны к отслаиванию. Шлифование легко приводит к появлению царапин и деформации поверхности. Слабо связанные коррозионные слои имеют тенденцию отслаиваться во время полировки, создавая ложные особенности, которые искажают исходную микроструктуру отливки.

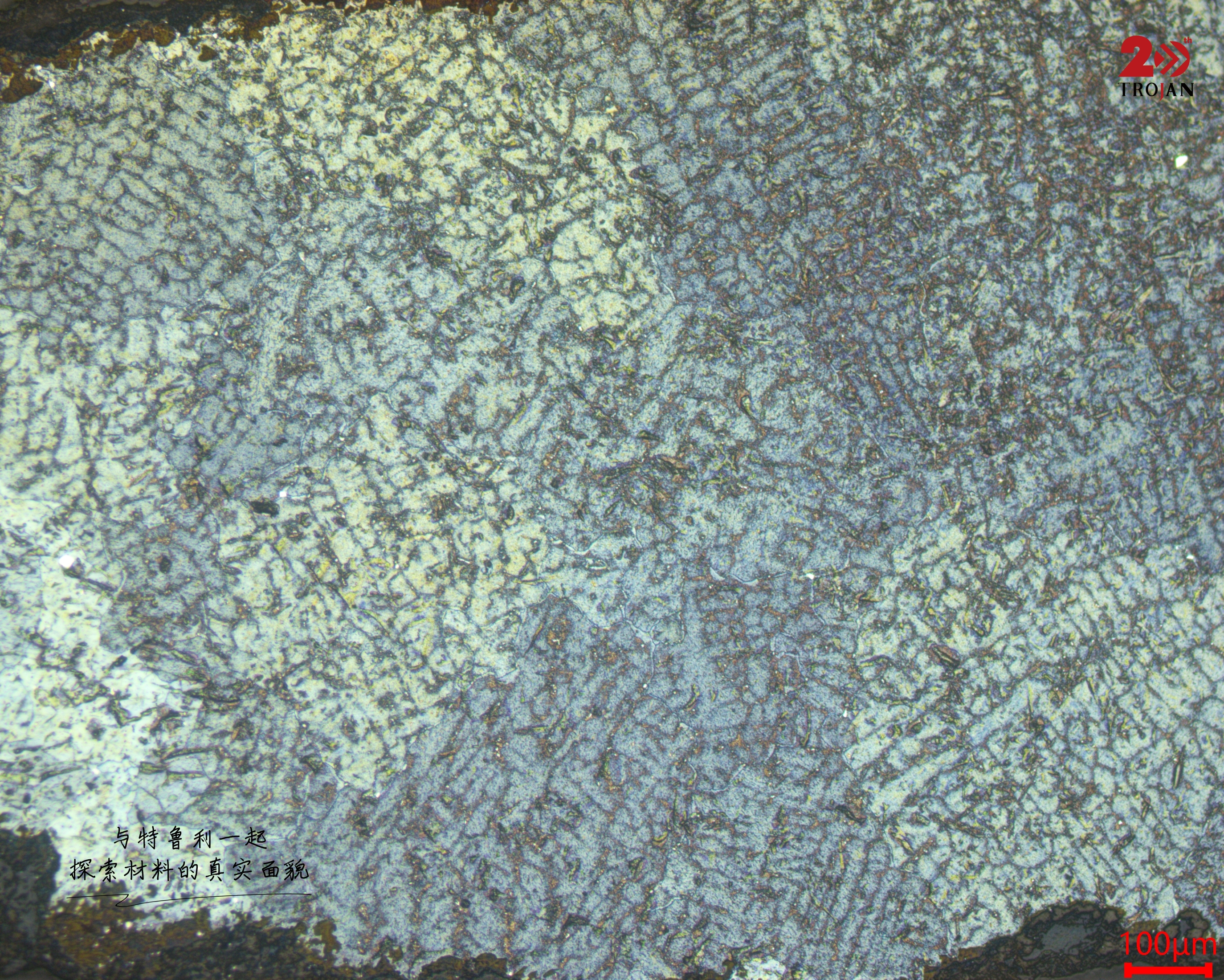

Рисунок 2: Детальный вид, демонстрирующий пористость и структурные характеристики.
Действительно решения для рабочих процессов
Компания Truly разработала полный рабочий процесс для решения этих проблем:
- Стол-CUT200 автоматическая прецизионная резка минимизирует термические повреждения
- Последовательное шлифование градуированной абразивной бумагой (при необходимости можно применять парафин)
- Вакуумная пропитка ThetaVAC-2 заполняет поры неправильной формы, обеспечивая превосходное металлографическое изображение.
- Алмазная полировочная суспензия с последующей окончательной полировкой диоксидом кремния удаляет мелкие царапины и деформацию поверхности.
- Ультразвуковая очистка пористых участков

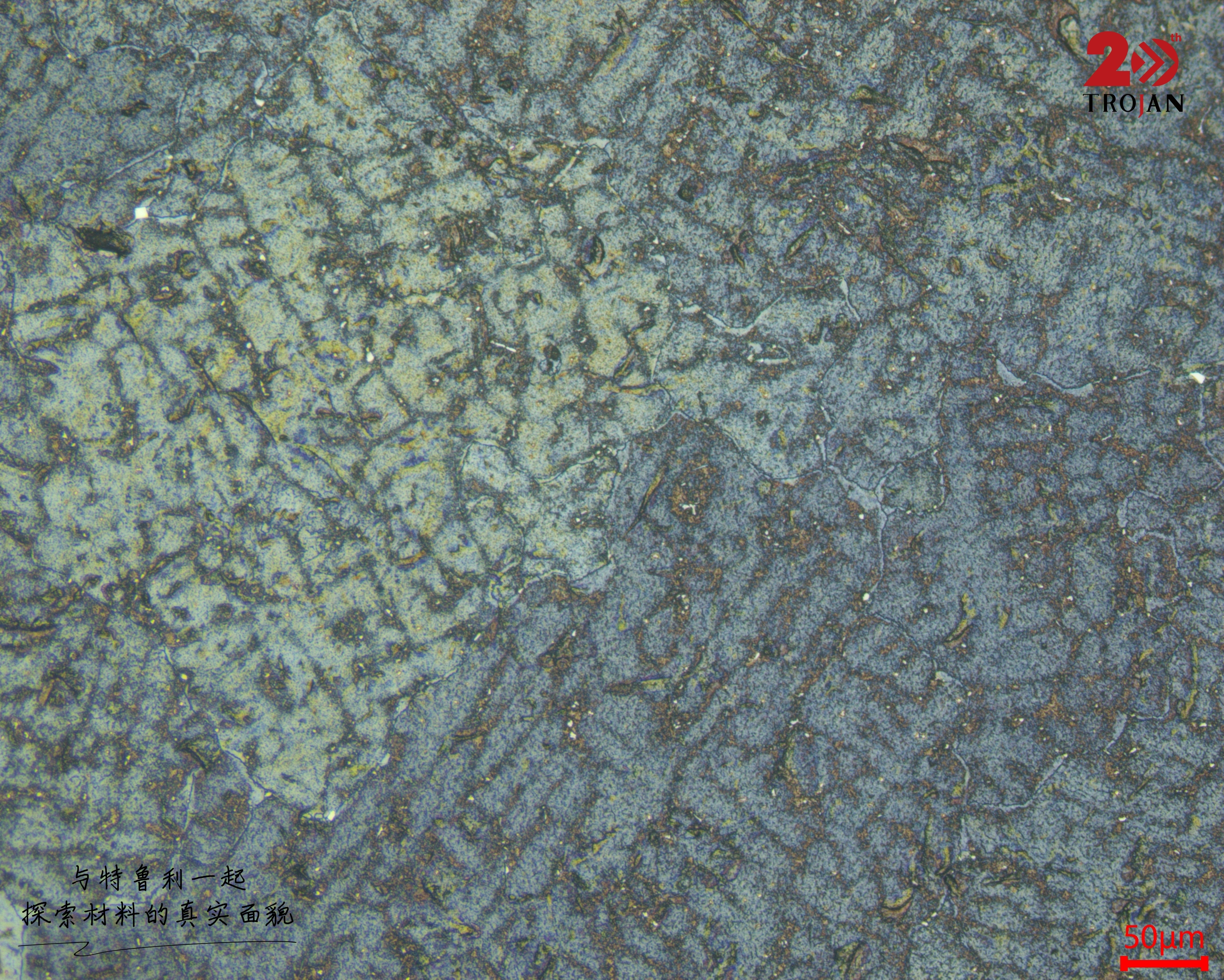

Рисунок 3: Микроструктура после реализации рабочего процесса специализированной подготовки.
Этот рабочий процесс сохраняет нетронутыми оригинальные микроструктуры, точно раскрывая методы литья ханьских бронзовых зеркал и предоставляя надежные данные для исследования культурного наследия.
Рекомендуемые параметры подготовки
- Шлифование: МЕТ-СП П800–2500
- Грубая полировка: СК 0,05 мкм Супер
- Окончательная полировка: ЗН 0,05 мкм 439

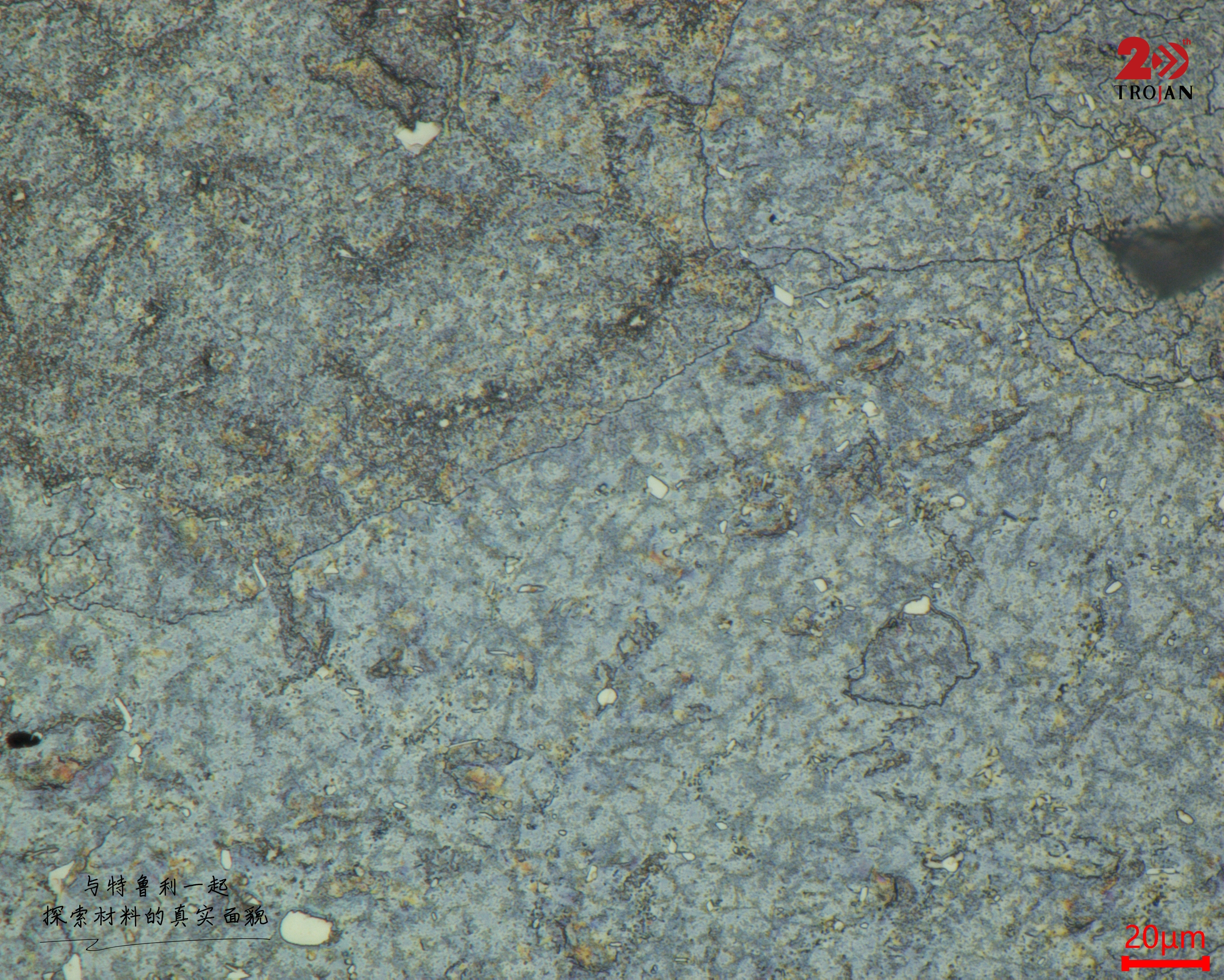

Рисунок 4: Окончательный результат при большом увеличении, показывающий сохранившиеся фазы.
