Подготовка образцов для покрытых печатных плат из палладия и золота

02-06-2026

ENEPIG (электрическое никель-палладий-золото) является доминирующим покрытием поверхности для высокопроизводительных печатных плат. Построенный с компактным, однородным трехслойным покрытием Ni-Pd-Au, он обладает превосходной стойкостью к окислению и коррозии, а также низким контактным сопротивлением.

Он устраняет проблемы с черными контактными площадками, возникающими при использовании обычного иммерсионного золота, одновременно поддерживая как пайку, так и соединение проводов для сложной электронной сборки.

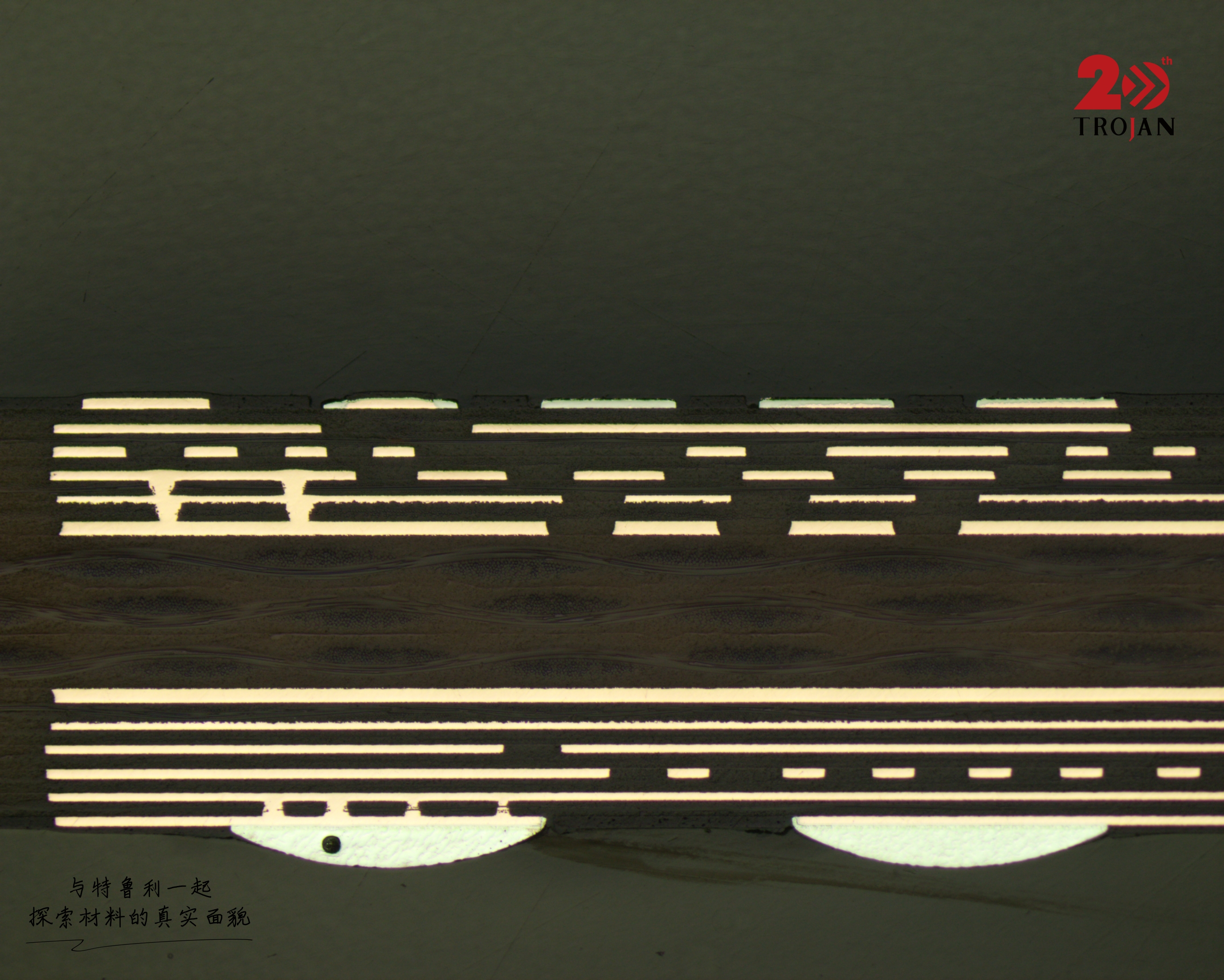

Рисунок 1: Металлографический вид в поперечном сечении слоистой структуры печатной платы.

Ключевые приложения

Подложки полупроводниковой упаковки: идеально подходит для склеивания проводов Cu/Au
Автомобильный ЭБУ и радар автомобиля: противоударный и устойчивый к широкому диапазону температур/масляных загрязнений
Прецизионное медицинское оборудование и печатные платы для аэрокосмической отрасли: стабильный в экстремальных условиях работы
Базовые станции 5G, высокочастотные компоненты и платы HDI: массовое внедрение

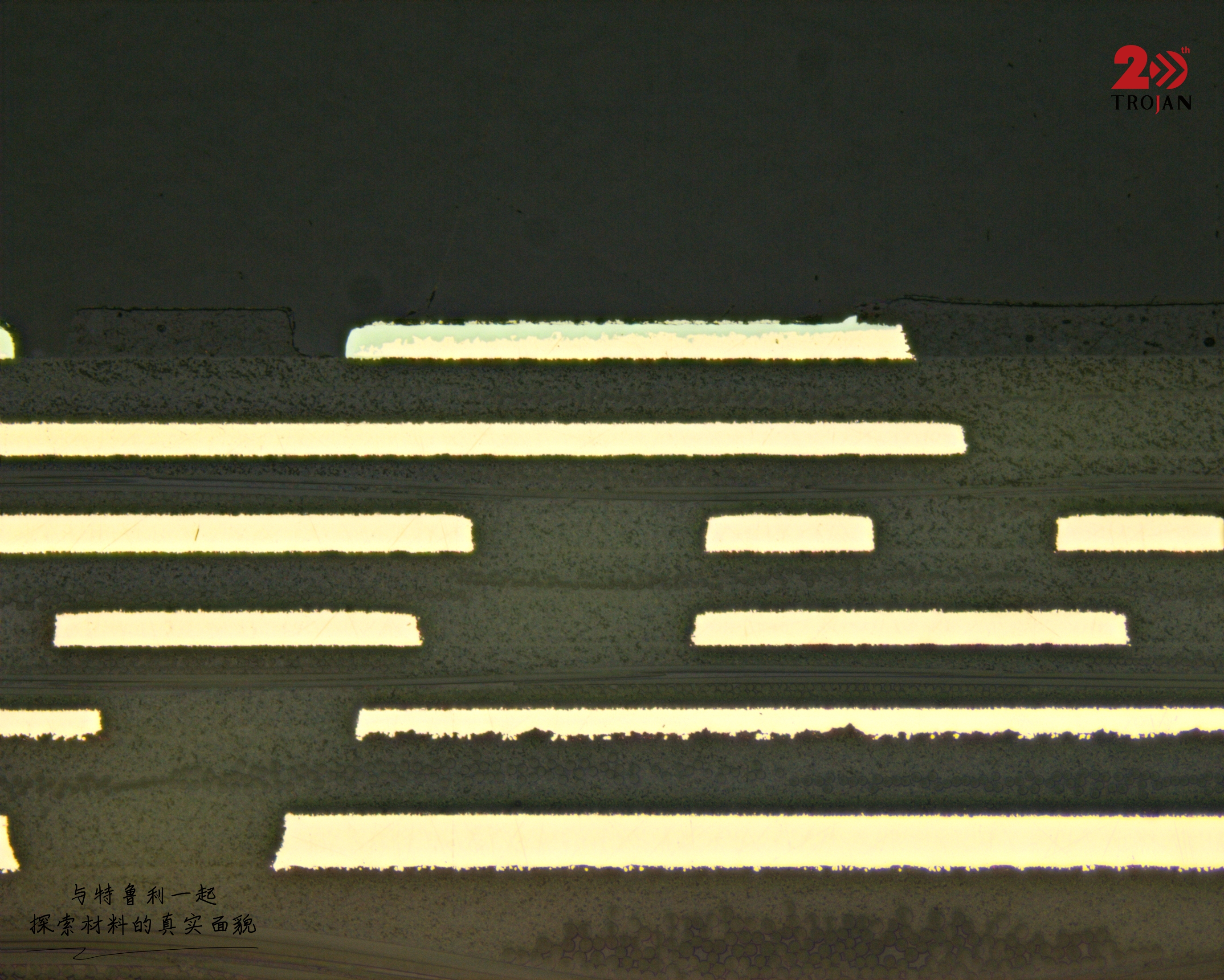

Рисунок 2. Микроскопический контроль качества непрерывного покрытия.

Благодаря исключительной долговечности и совместимости с технологическими процессами, ENEPIG является незаменимым компонентом для надежного прецизионного соединения электроники премиум-класса.

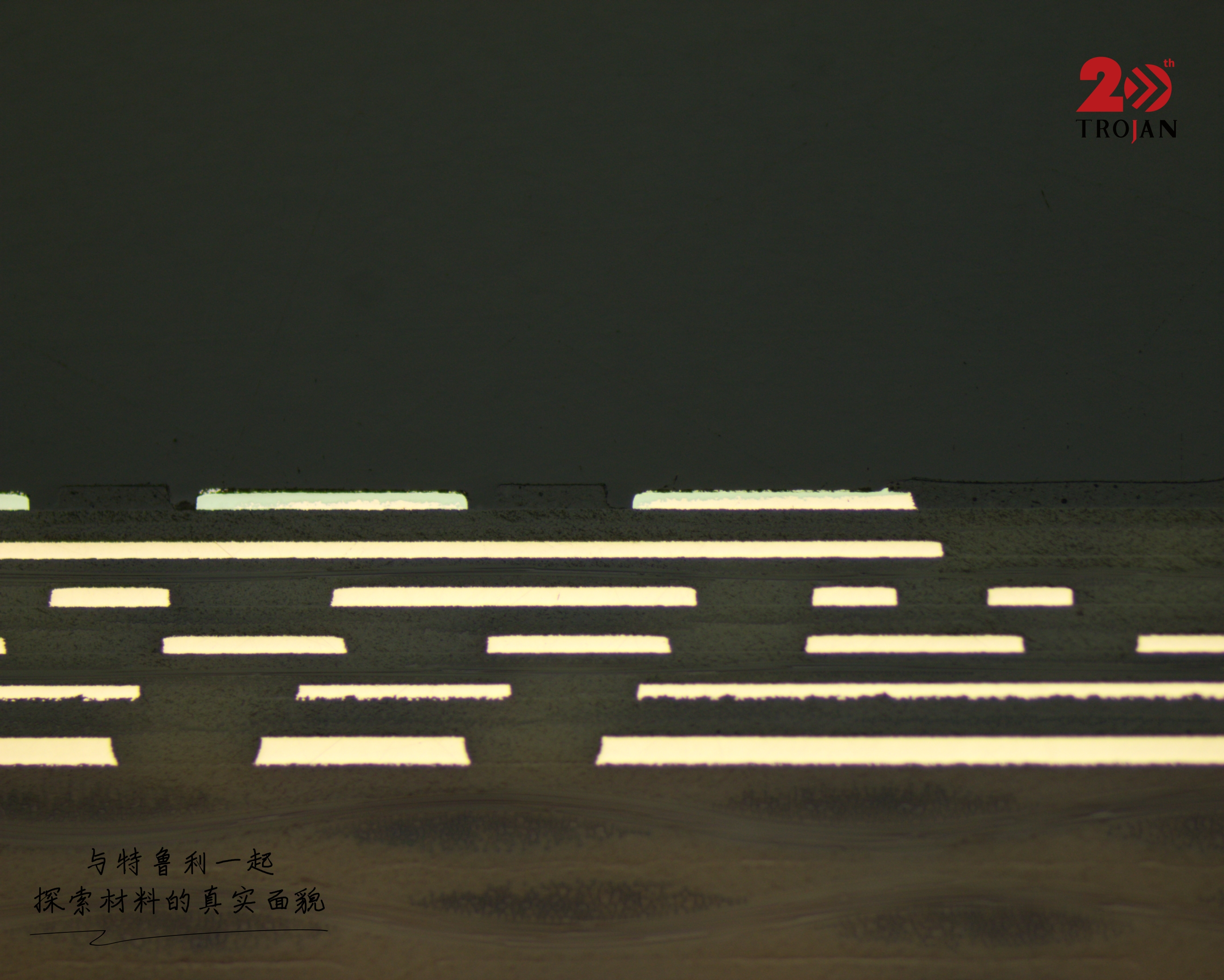

Рисунок 3. Многоуровневое выравнивание и анализ интерфейса.

Параметры подготовки металлографических образцов для печатной платы ENEPIG

Шлифование: МЕТ-СП P400~P4000
Тонкая полировка: СК ткань 1 мкм ПД-ДТ
Окончательная полировка: Ткань ЗН 50нм СО-439

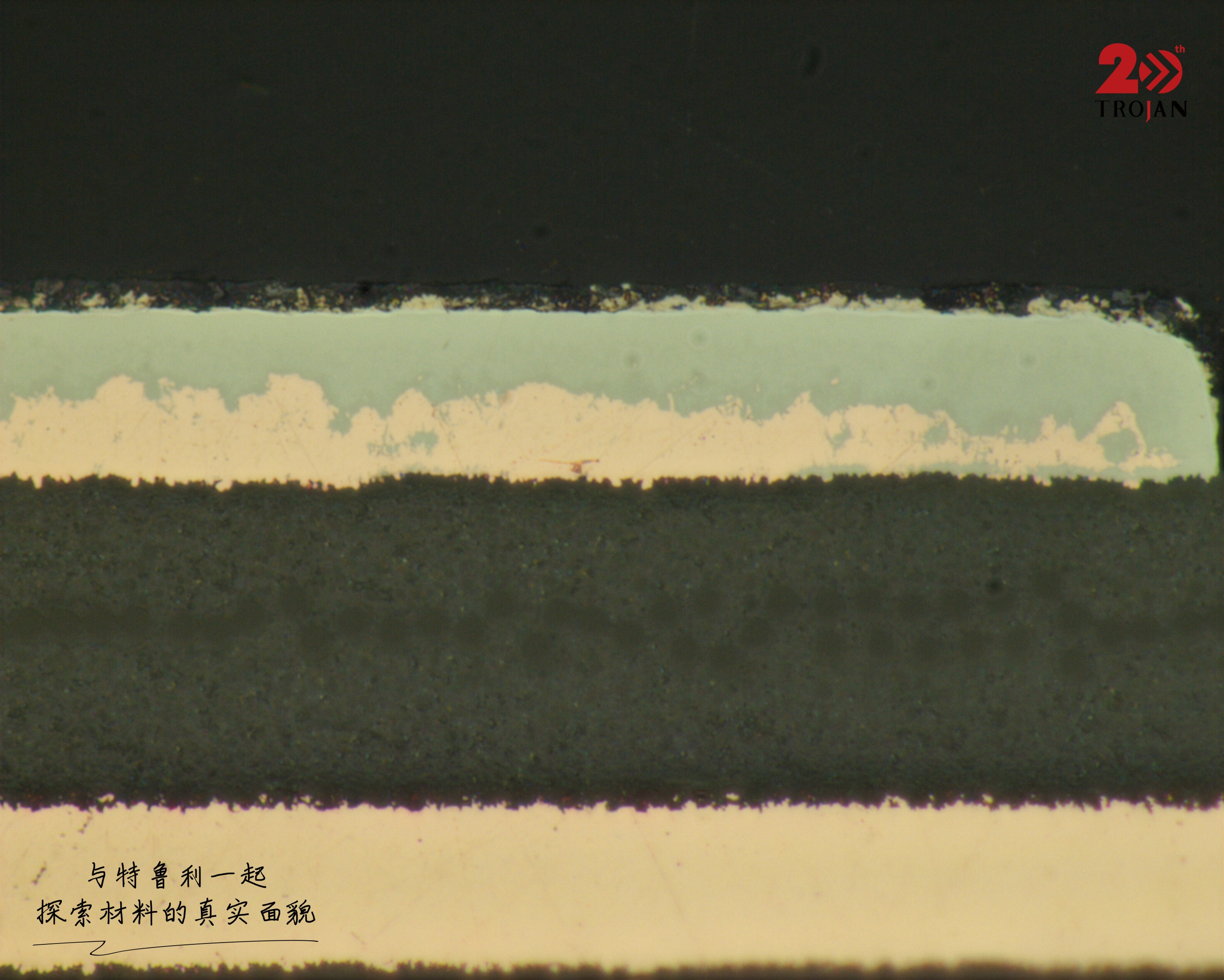

Рисунок 4: Детальный вид интерфейса покрытия ENEPIG при большом увеличении.
