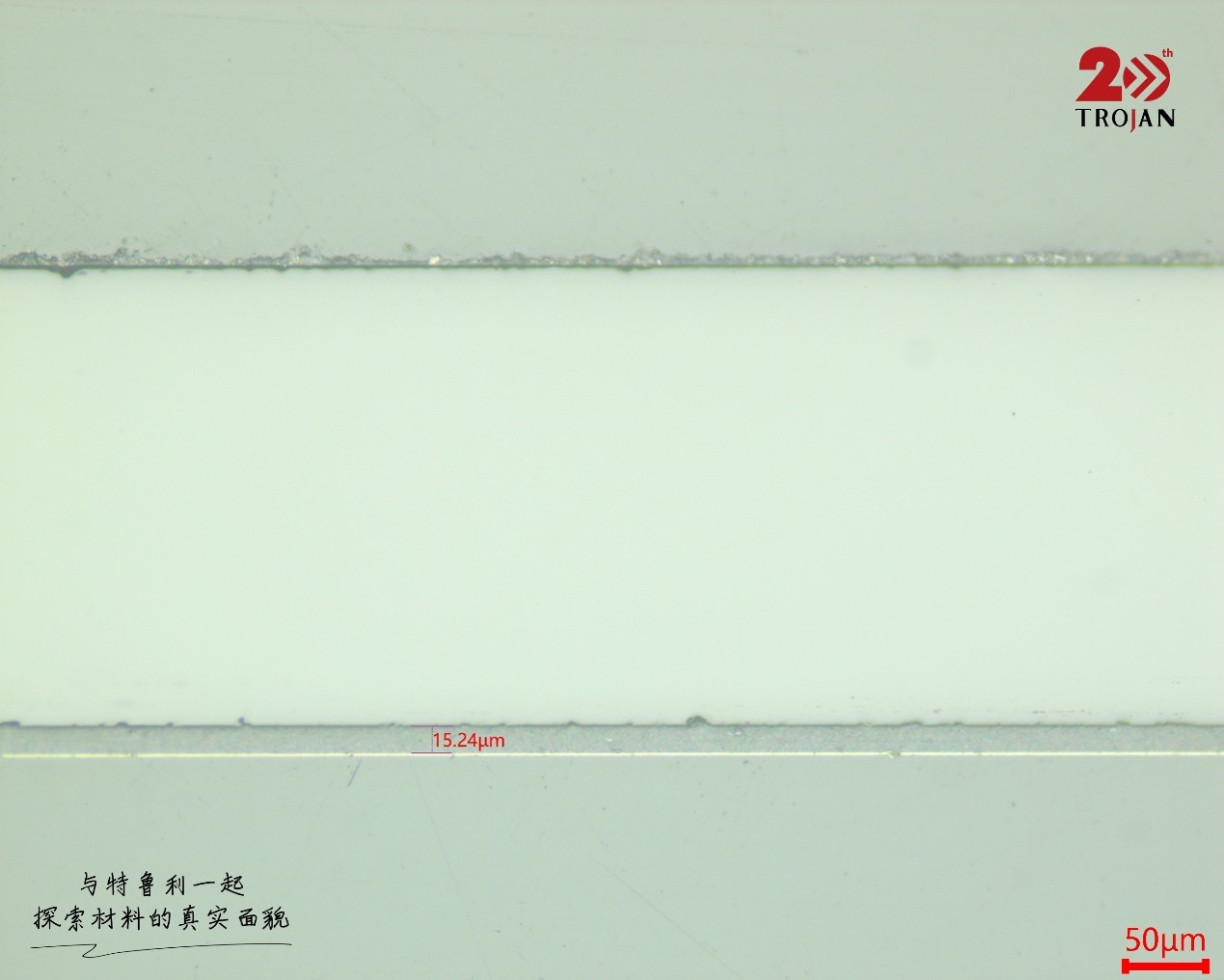

Для сапфировых компонентов с покрытием, используемых в оптических и прецизионных приложениях, металлографическое поперечное сечение часто используется для оценки толщины покрытия и слоя чернил, качества интерфейса и общей целостности.
Задача – подготовка
Тонкие покрытия могут легко пострадать от сколов по краям, расслоения, отрыва или закругления во время резки и полировки, что затрудняет точное измерение конечного поперечного сечения.
Методология и шаги

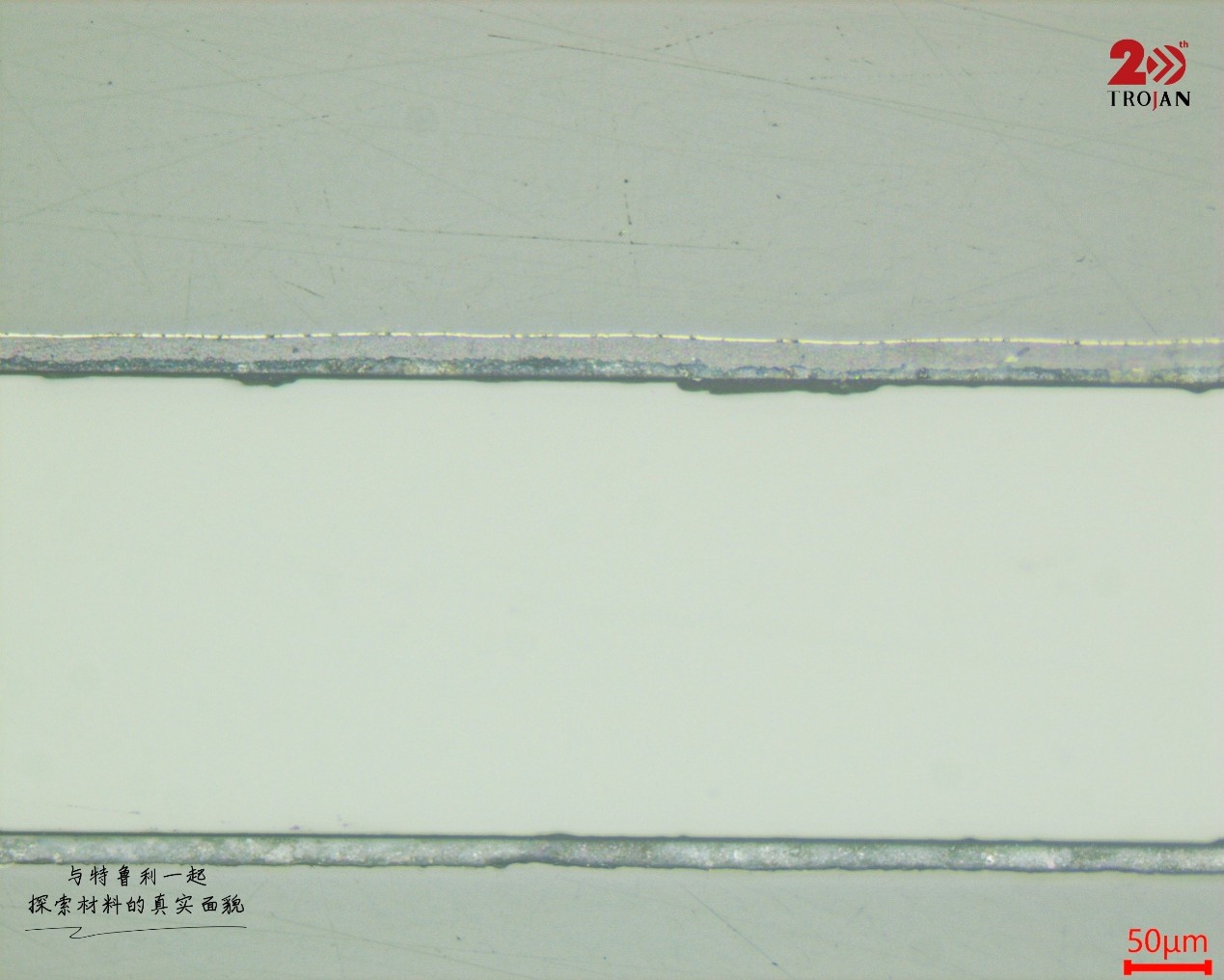

Для этого образца мы использовали прецизионную низкоскоростную резку и холодную установку, чтобы минимизировать механические и термические повреждения, с последующим постепенным процессом шлифовки и полировки:
- Алмазный шлифовальный диск DiaRe P400 для первоначального шлифования
- POS диск для тонкого шлифования 9 мм Поликристаллическая алмазная суспензия PD-WT
- SC белая шелковая полировальная ткань Поликристаллическая алмазная суспензия 3 мкм PD-WT
- Полировальная ткань SC белая шелковая 1 мкм PD-WT поликристаллическая алмазная суспензия для тонкой полировки
Результаты и заключение

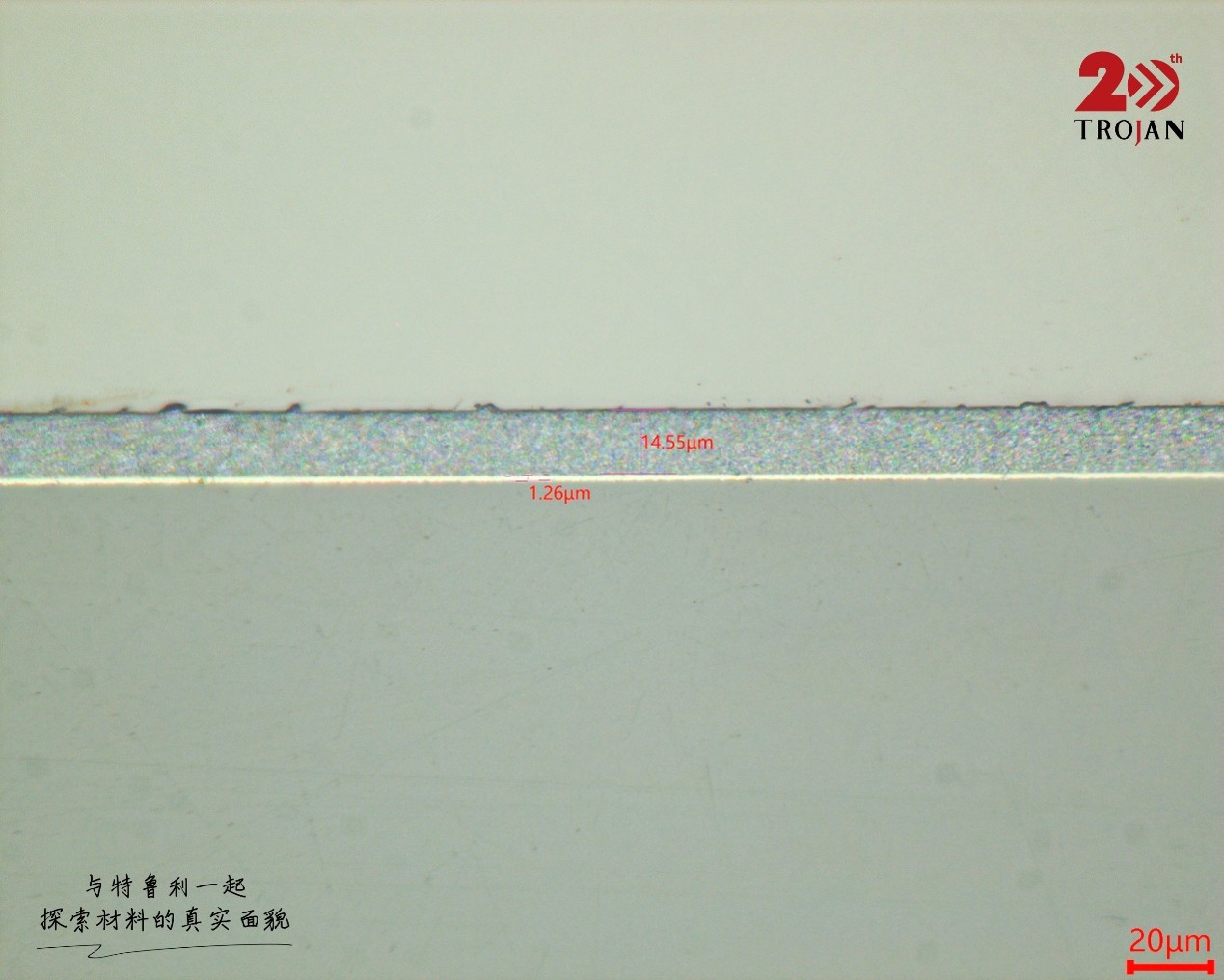

Для образцов с таким покрытием хорошей поверхности недостаточно — сохранение истинного края покрытия делает измерение толщины надежным.
#Металлография #Сапфир #Анализ покрытий #Поперечное сечение #Подготовка образцов #Оптические материалы
