Поперечное сечение SPCC: при формировании разрушения начинаются с микроструктуры.- Trojan (Suzhou) material technology Co., Ltd.

Поперечное сечение SPCC: при формировании разрушения начинаются с микроструктуры.

17-08-2026

Растрескивание, расслоение или хрупкое разрушение во время штамповки и изгиба холоднокатаной стали SPCC не всегда можно объяснить размерами или обычными свойствами растяжения.

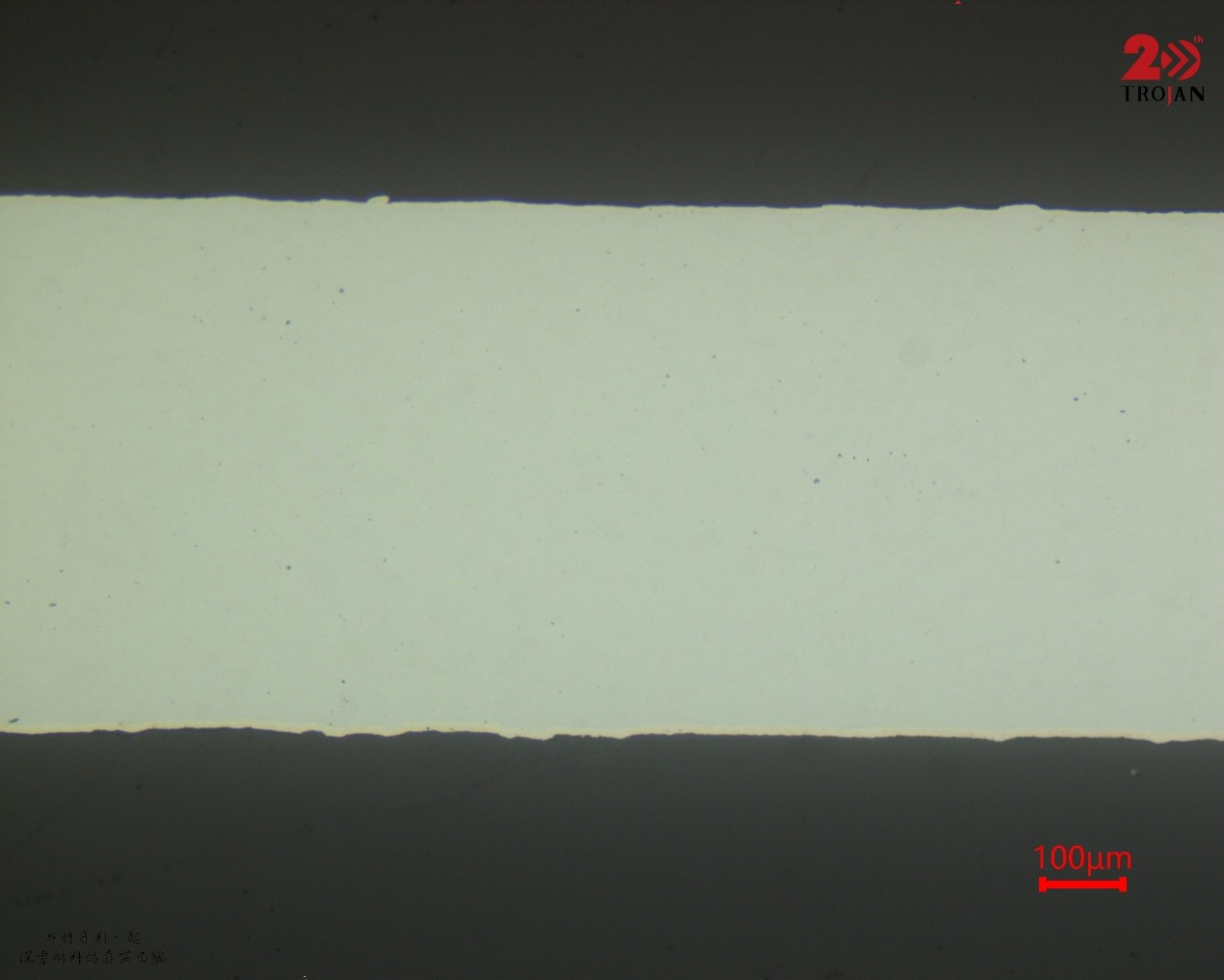

SPCC cross-section microstructure detail

Металлография поперечного сечения может выявить то, что может быть упущено при обычном контроле — например, крупные зерна, чрезмерные полосы, агрегации карбидов или микротрещины, вызванные прокаткой, которые могут снизить формуемость и привести к неожиданным отказам.

Процедура подготовки проб

Для этого образца SPCC мы использовали следующий путь подготовки:

TJ2226 смола для холодного монтажа
P400 MET-SP Шлифовальная бумага SiC с водой
POS диск тонкого шлифования 9 мкм PD-WT поликристаллическая алмазная суспензия
SC-JP белая шелковая полировальная ткань 3 мкм PD-WT поликристаллическая алмазная суспензия
ZN-ZP черная полиуретановая полировальная ткань 0,05 мкм Полировальная суспензия SO-A539

Шлифовку и полировку проводили на автоматической шлифовально-полировальной машине Альфа-610.

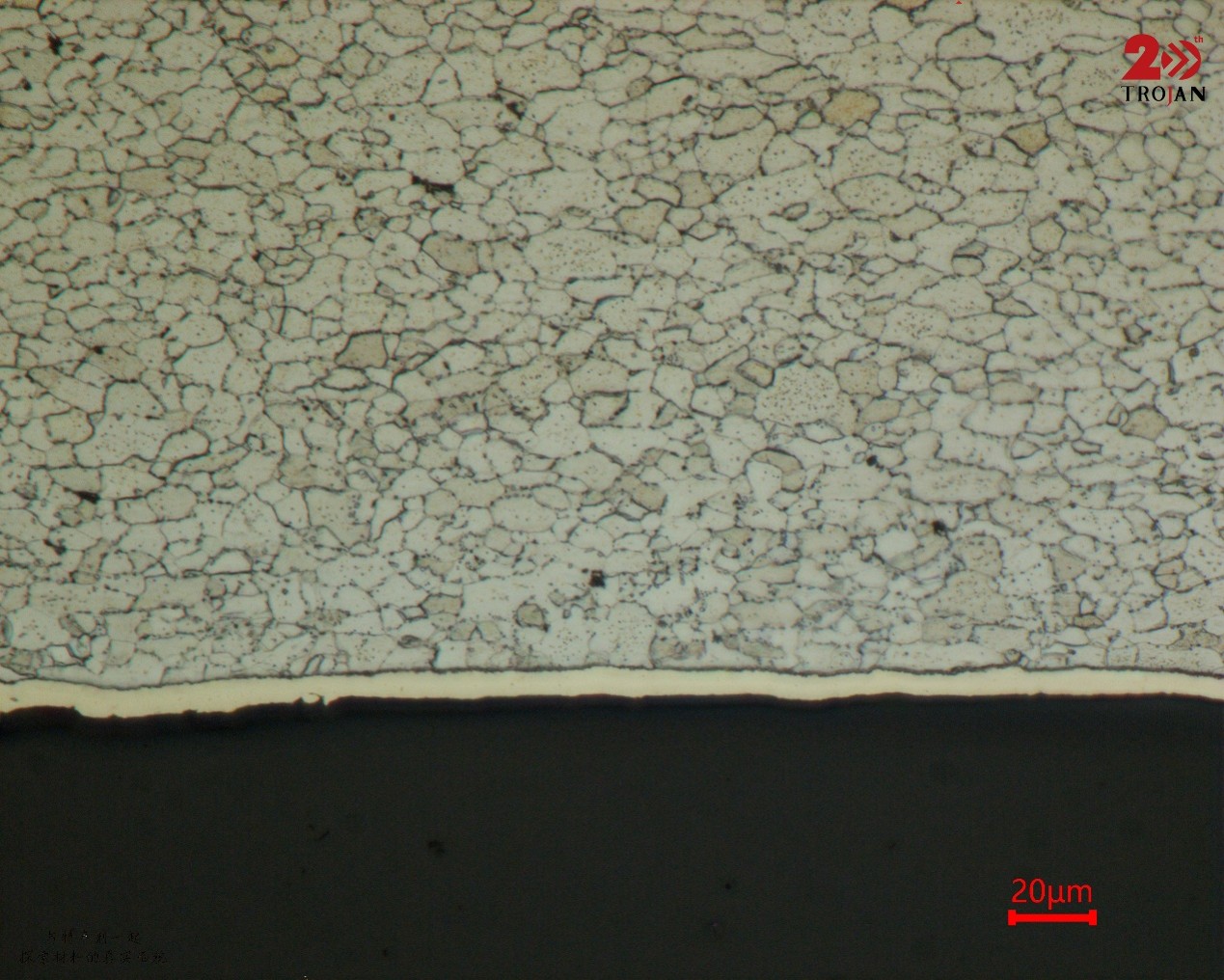

SPCC polished and etched grain structure

Заключение и контроль качества

Хорошо подготовленное поперечное сечение обеспечивает гораздо более четкую основу для оценки микроструктуры, отслеживания ошибок формования и проверки качества процесса.

#Металлография #SPCC #АнализОтказов #КонтрольКачества #SamplePreparation #Сталь
