Металлографический контроль сварных соединений CO₂ GMAW из углеродистой стали- Trojan (Suzhou) material technology Co., Ltd.

Металлографический контроль сварных соединений CO₂ GMAW из углеродистой стали

01-07-2026

Металлографическое исследование сварных соединений углеродистых сталей, изготовленных дуговой сваркой в газах CO₂, является основным методом оценки качества сварки и рациональности технологического процесса.

Столбчатые зерна, а также небольшое количество доэвтектоидного феррита, бокового феррита и перлита обычно обнаруживаются в зоне металла сварного шва.

В зоне термического влияния (ЗТВ) наблюдаются микроструктурные переходы между крупнозернистыми и мелкозернистыми областями. В крупнозернистой зоне склонны образовываться видманштеттовые структуры и мартенситные упрочненные слои, что делает сварное соединение хрупким.

Микроскопическое наблюдение вблизи линии сплавления позволяет выявить внутренние дефекты, такие как непровары, микротрещины, поры и включения. Он также оценивает, как уровень перегрева и скорость охлаждения влияют на морфологию микроструктуры. Результаты металлографических испытаний служат прямой основой для регулировки тепловложения при сварке, температуры предварительного нагрева и температуры между проходами, что позволяет эффективно контролировать склонность к закалке и риск растрескивания, вызванного водородом.

Комбинированная металлографическая оценка, включающая оценку распределения твердости и микроструктуры, является надежным подходом для проверки характеристик процедуры сварки и обеспечения структурной целостности.

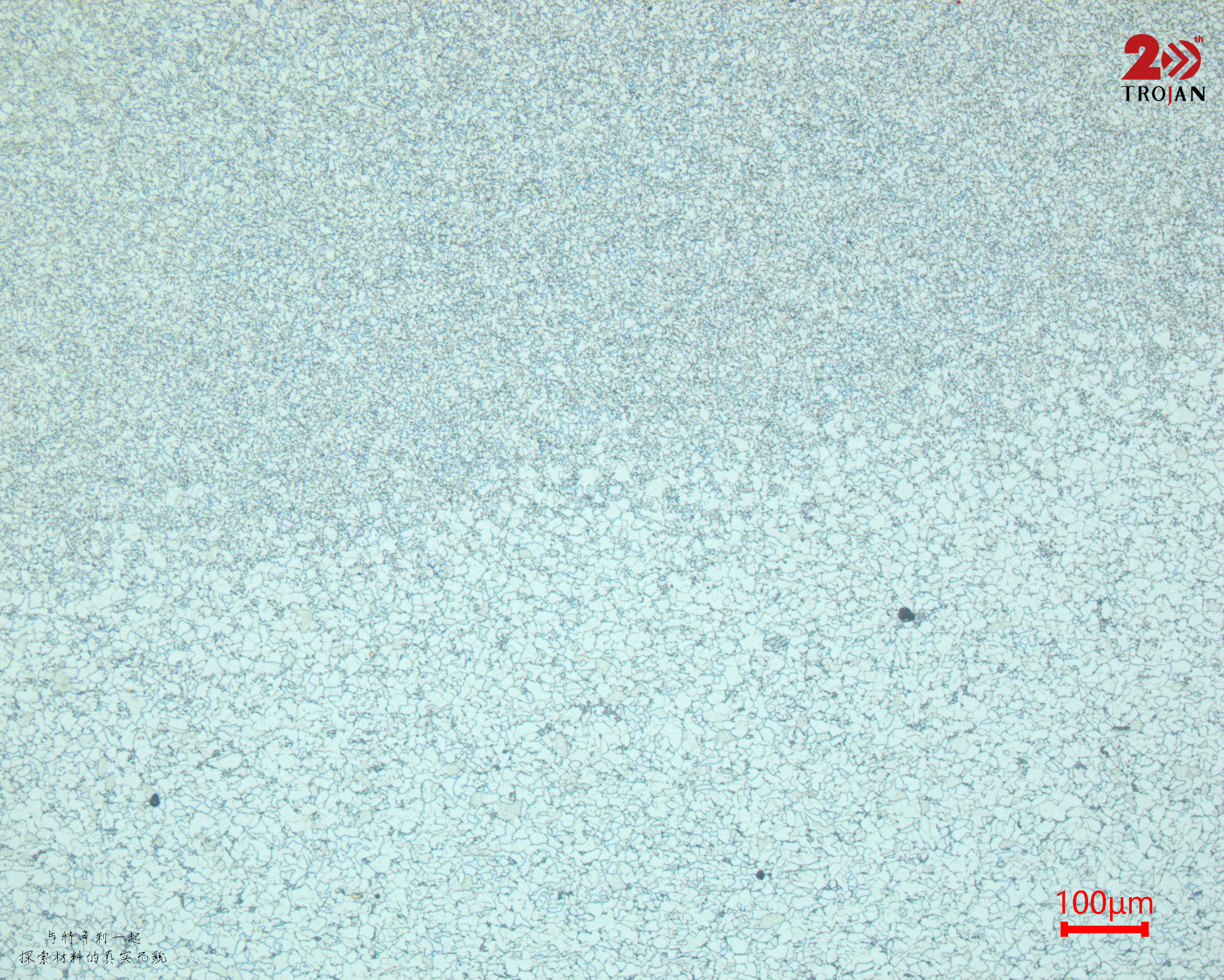

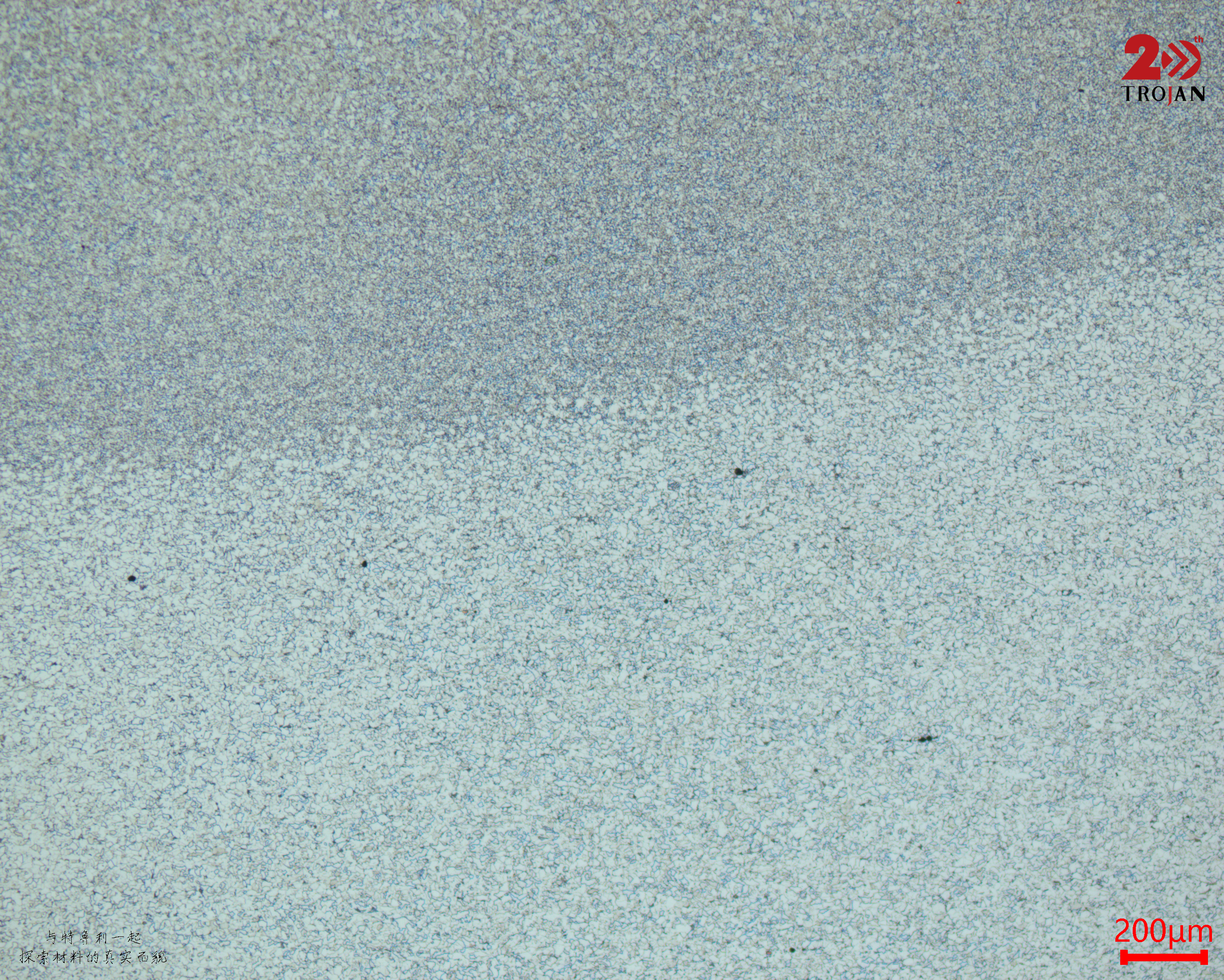

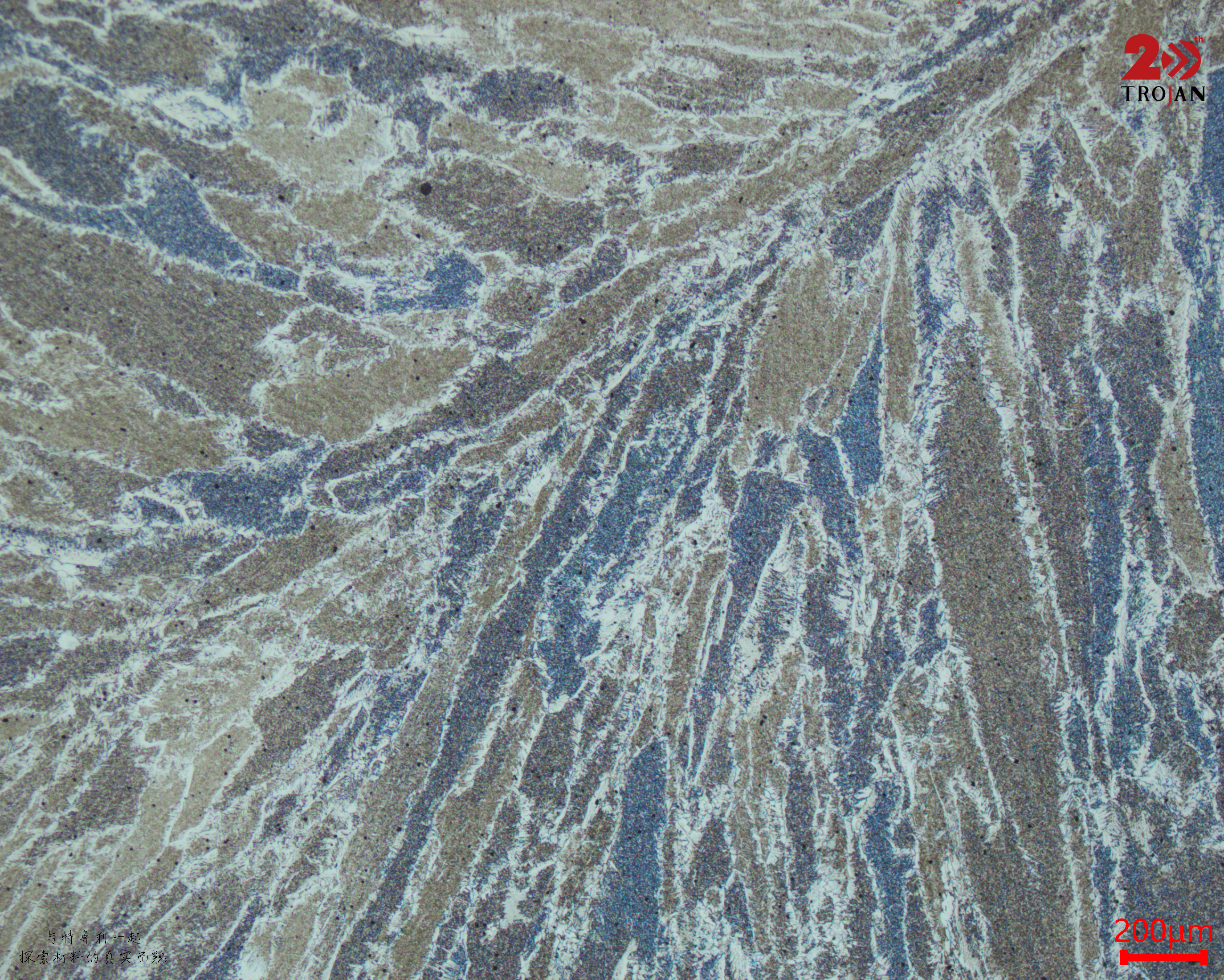

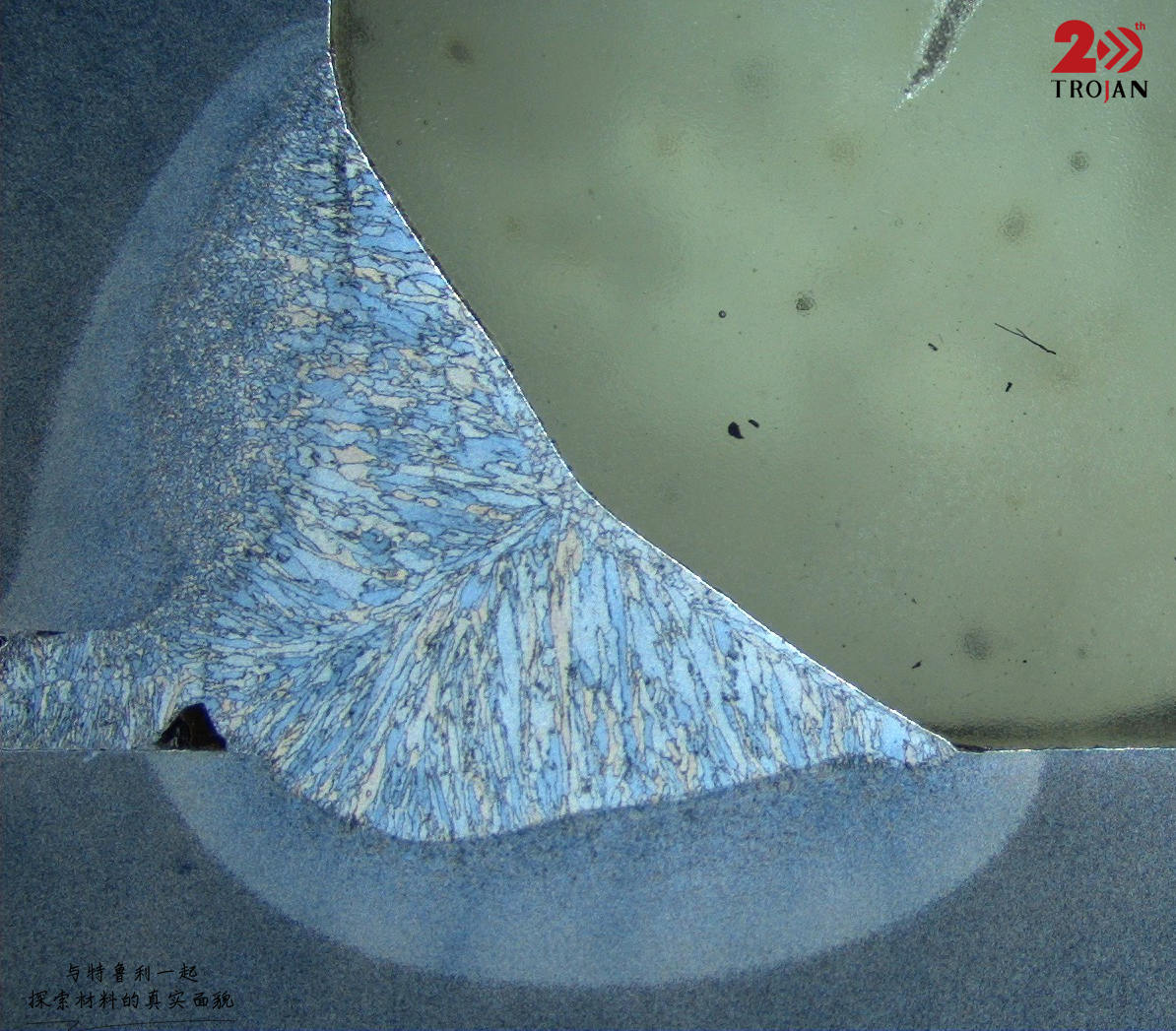

Металлографическая подготовка Демонстрация параметров и микроструктуры

1️⃣ Грубое измельчение: МЕТ-М П400.

2️⃣ Тонкое измельчение: POS 9 мкм PD-WT.

3️⃣ Полировка: ET-JP 1 мкм PD-WT

*Альтернатива для шага 2: наждачная бумага от P800 до P2000.

#Металлография #Сварочный контроль #Сварка CO2 #Углеродистая сталь #Контроль качества сварки #Подготовка проб #Металлографическиерасходные материалы #Тестирование материалов
