Металлографическая подготовка образцов электромагнитных экранирующих материалов

03-07-2026

Электромагнитные экранирующие покрытия служат основными защитными материалами для связи 5G, прецизионной электроники и нового энергетического оборудования. Благодаря ультратонкому профилю, превосходной эффективности экранирования и широкой совместимости они эффективно блокируют электромагнитные помехи и предотвращают утечку сигнала, обеспечивая стабильную работу электроники в сложных электромагнитных условиях. В настоящее время они являются основным легким решением для электромагнитного экранирования.

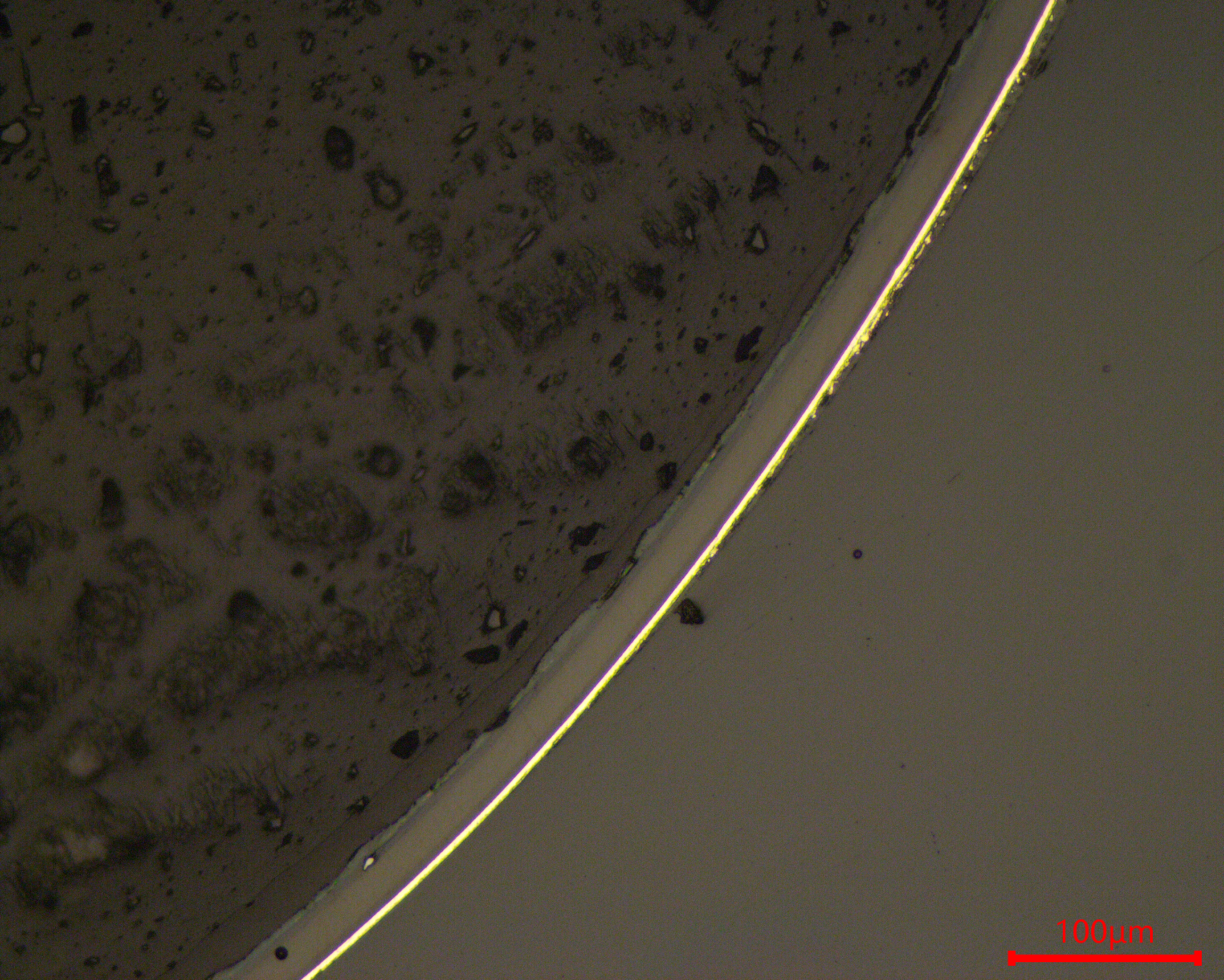

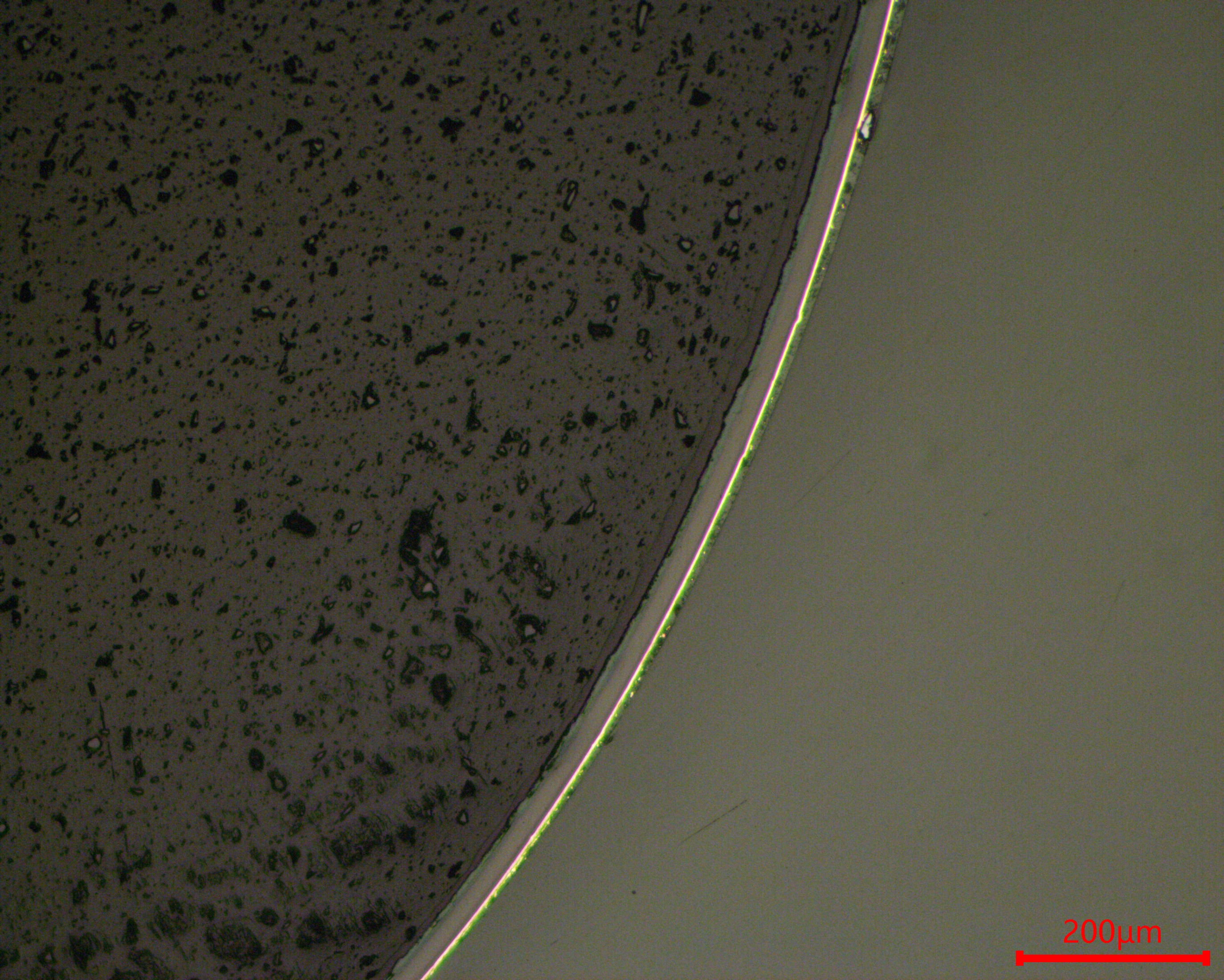

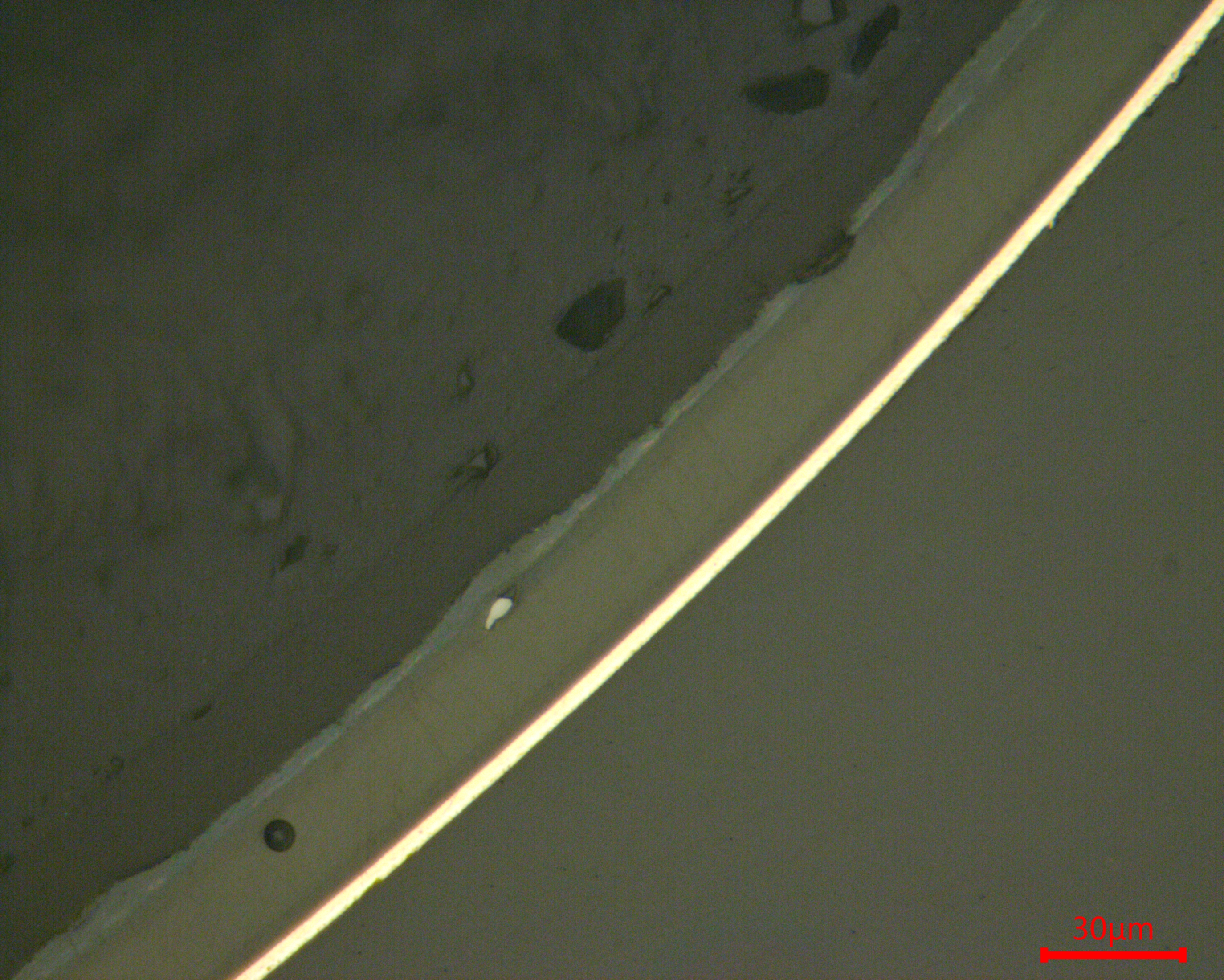

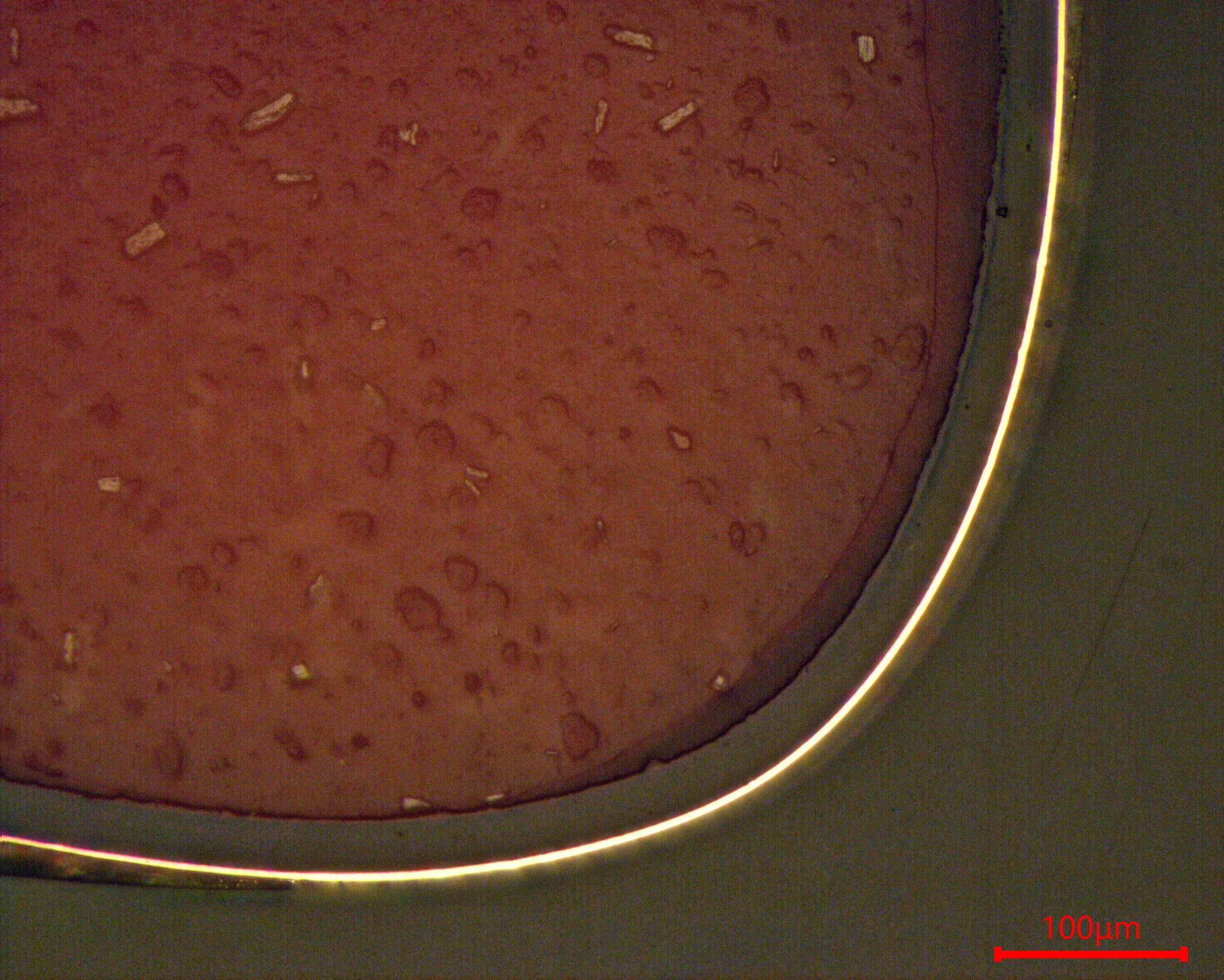

Металлографическое сечение является важным методом контроля качества защитного покрытия. Следуя стандартизированным процедурам подготовки образцов, включая отбор проб, монтаж, шлифовку и полировку, мы можем визуально проверить однородность толщины покрытия в поперечном сечении и условия межфазного соединения.

Металлографические испытания обеспечивают точную оценку качества покрытия, связывают характеристики защиты со сроком службы, помогают оптимизировать рецептуру для научно-исследовательских групп и контролируют технологические отклонения во время массового производства. Он предоставляет ключевые данные, гарантирующие надежность и стабильность продуктов электромагнитного экранирования.

Ниже приведен подготовка металлографических образцов Рабочий процесс анализа поперечного сечения материалов, защищающих от электромагнитного поля, для справки:

1️⃣ Грубая шлифовка наждачной бумагой Р800 для выравнивания поверхности.

2️⃣ Тонкая шлифовка наждачной бумагой P2000 и P4000.

3️⃣ Полировка полировальной тканью ET-JP с суспензией оксида алюминия AO-W 0,05 мкм.
